矿浆流量计厂家直销：0517—86919918
矿浆流量计原理：
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料非导磁合金短管。两只电极沿管径方向穿通壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲劢磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为Ｂ的工作磁场。此时，如果具有一定电导率的液体流经测量管，将切割磁力线感应出电动势Ｅ。电动势Ｅ正比于磁通量密度Ｂ,测量管内径d与平均流速V 的乘积。电动势Ｅ（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，摸拟电流等信号，用于流量的控制和调节。
矿浆流量计技术参数：
项目 | 管道式 | 插入式 | |
公称通径 | DN15～DN2600 | ≥DN200 | |
介质电导率 | ≥5μS/cm | ≥5μS/cm | |
基本误差 | 0.5级，1.0级（随口径区分） | ±2.5%F.S | |
流速范围 | 0.5～10m/s 推荐1～5m/s | 0.5～10m/s | |
环境温度 | 传感器-40℃～80℃，转换器-15℃～50℃ | -40℃～+55℃ | |
介质温度 | ≤120℃（聚四氟乙烯或F46）被测介质大于120℃时，订货时加以说明 | -20℃～+55℃ | |
连接方式 | GB/T9119-2000标准法兰 | GB/T9119-2000标准法兰螺纹连接，球阀规格：DN50 | |
工作压力 | DN15～DN80:4.0Mpa, DN100-DN150:1.6Mpa,≥ND400:1.0Mpa,特殊规格订货请注明 | 0.25Mpa～4.0Mpa特殊规格订货时请注明 | |
输出信号 | 电流输出：4～20mADC（负载电阻0～500Ω），频率输出：0～1kHZ（负载电阻≥3000Ω），电压输出：0～5VDC | ||
消耗功率 | ≤15W | ≤15W | |
供电电源 | 交流：～220V,50Hz:直流：+24V | 交流：～220V,50Hz:直流：+24V | |
衬里材料 | 聚四氟乙烯；橡胶；F46；聚氟合乙烯（FS）；聚氨酯橡胶 | 无 | |
电极材料 | 0Cr18Ni12Mo2Ti,哈氏合金B,哈氏合金C，钽，钛，不锈钢涂覆碳化钨 | ||
通信接口 | RS-232;RS-485;HART | RS-232;RS-485;HART | |
安装形式 | 一体式；分体式 | 一体式；分体式 | |
励磁方式 | 低频脉冲直流励磁 | 低频脉冲直流励磁 | |
电气接口 | M20×1.5螺纹 | M20×1.5螺纹 | |
矿浆流量计特点：
1.仪表结构简单、可靠，无可动部件，工作寿命长。
2.无截流阻流部件，不存在压力损失和流体堵塞现象。
3.无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
4.具有管道式、插入式便于安装。
5.具备一体型和分体型便于选择。
6.测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
7.采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要。
8.采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
9.多种信号传输方式和电源供电方式。
10.高清晰度LCD背光显示。
矿浆流量计参考流量范围
口径mm | 流量范围m3/h | 口径mm | 流量范围m3/h |
φ15 | 0.06~6.36 | φ450 | 57.23～5722.65 |
φ20 | 0.11～11.3 | φ500 | 70.65～7065.00 |
φ25 | 0.18～17.66 | φ600 | 101.74～10173.6 |
φ40 | 0.45～45.22 | φ700 | 138.47～13847.4 |
φ50 | 0.71～70.65 | φ800 | 180.86～18086.4 |
φ65 | 1.19～119.4 | φ900 | 228.91～22890.6 |
φ80 | 1.81～180.86 | φ1000 | 406.94～40694.4 |
φ100 | 2.83～282.60 | φ1200 | 553.90～55389.6 |
φ150 | 6.36～635.85 | φ1600 | 723.46～72345.6 |
φ200 | 11.3～1130.4 | φ1800 | 915.62～91562.4 |
φ250 | 17.66～176.25. | φ2000 | 1130.4～113040.00 |
φ300 | 25.43～2543.40 | φ2200 | 1367.78～136778.4 |
φ350 | 34.62～3461.85 | φ2400 | 1627.78～162777.6 |
φ400 | 45.22～4521.6 | φ2600 | 1910.38～191037.6 |

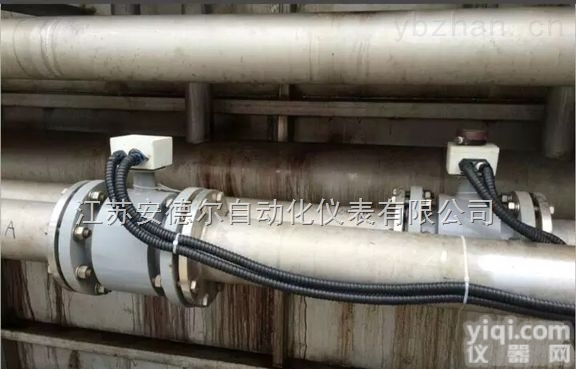

矿浆流量计实际安装示意图：
