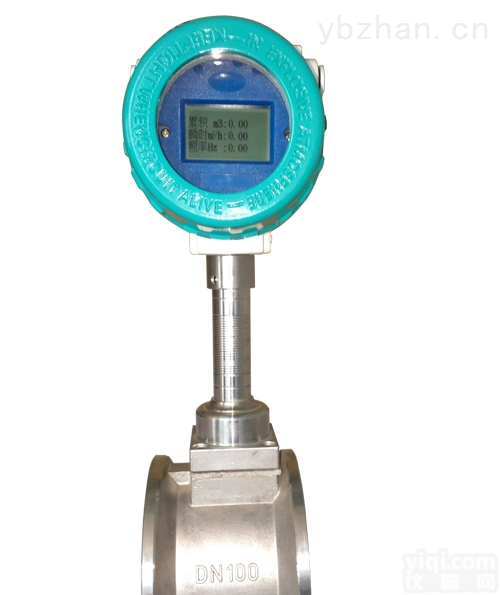

胶水流量计

产品优势：

适用于低流速，含杂质介质流量测量；工作可靠，维护量小，寿命长；对于直管段要求不高，抗振动；较宽的流量比10：1；双行液晶显示，可选现场瞬时/累计流量显示；全金属结构，适于高温、高压和强腐蚀性介质；可用于易燃、易爆危险场合；可选二线制、电池供电方式。

胶水流量计结构：

HRD系列胶水流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。

工作原理：

 当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=CdAρ·V2/2

式中：F ——阻流件所受的作用力（kg）

      Cd——物体阻力系数

      A ——阻流件对测量管轴向投影面积（mm2）

      ρ ——工况下介质密度（kg/m3）

      v ——介质在测量管中的平均流速（m/s）

阻流件（靶）接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：V=KF

式中： V——电容力传感器输出的电压（mV），  K——比例常数，  F——阻流件（靶）所受的作用力（kg）

由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

主要特点：
1、一体化结构，安装方便，液晶显示，可带信号输出。

2、无可动部件，免维护。
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计
5、数据传输、信号经过隔离后输出更加稳定
6、垂直、水平、各种安装方式可随工况变化任意安装。

7、具有一体化温度、压力补偿，直接输出质量或标方；
8、具有可选小信号切除、非线性修正、滤波时间可选择；
9、能准确测量各种常温、高温500度、低温-200度工况下的气体流量；

10、重复性好，一般为0.05～0.08%，测量快速；
11、压力损失小，仅为标准孔板的1/2△P左右；
12、抗干扰，抗杂质能力特强；
13、可根据实际需要更换阻流件而改变流量范围；
14、低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量；
15、安装简单方便，极易维护；
16、多种输出形式，能远传各种参数；
17、抗震动性强，一定范围内可测脉动流；

产品技术参数：

测量介质：各种，环氧树脂等

公称直径：DN15～DN3000mm或者其他
公称压力：0.6～42MPa
工况温度：-200～+500℃
精    度：±1.0％FS
范围度：15:1
供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC
输出信号：4～20mA二线制；脉冲0～1000HZ；RS485；HART协议
防护等级：IP65；IP68
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
表头显示：累积流量；瞬时流量；满量程百分比；故障自检
连接方式：管道法兰式（DN15-200mm）；对夹式；插入式（DN100mm以上）。

生产能力：设计生产能力每年一万套以上
售后承诺：产品从出厂之日起质保1年，终身服务维修。
