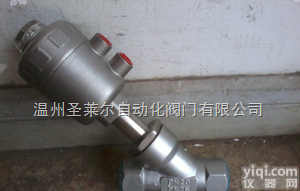

温州圣莱尔法兰气动角座阀

型号：y615w-16p

材质：不锈钢

连接方式：法兰

适用介质：水

压力环境：常压

工作温度：常温

外形：中型

流动方向：单向

零部件及配件：执行器

用途：疏水

标准：国标

类型（通道位置）：二通式

驱动方式：电动

温州圣莱尔法兰气动角座阀详细说明：

气动角座阀按汽缸可分为：单作用和双作用





单作用（气动头通常为一个孔）；工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型。

双作用（气动头通常为两个孔）；工作原理：给气控制其开关。

气动角座阀按管道安装类别可分为：

不锈钢气动丝扣（内螺纹）角座阀

不锈钢气动快装式角座阀

不锈钢气动法兰角座阀

气动角座阀按实际应用情况分为：

全不锈钢气动丝扣（内螺纹）角座阀

全不锈钢气动快装式角座阀

全不锈钢气动法兰角座阀

气动角座阀实际应用参数：

压力范围：0-1.6Mpa

介质温度：-10 ℃ ~+180 ℃

环境温度：-10 ℃ ~+60 ℃

不锈钢气动丝扣（内螺纹）角座阀规格：DN15-80

不锈钢气动快装角座阀规格：DN15-60

不锈钢气动法兰角座阀规格：DN15-100

全不锈钢气动丝扣（内螺纹）角座阀：DN15-65

全不锈钢气动快装式角座阀：DN15-65

全不锈钢气动法兰角座阀：DN15-80

阀体材料：不锈钢

密封材料：聚四氟乙烯

执行机构外壳：聚酰按、不锈钢

气动角座阀在生活中的应用：

控制气体：中性气体，空气

控制液体：自动化工业控制流体、食品级乳工业、生活用水、普通管道流体介质等。

结构特点：



流量大、流阻小、无水锤：

Y型设计，扩大了阀腔流通截面，使阀腔内流体更加平顺，提高30％的流量。



超长使用寿命：

阀杆采用316L不锈钢，密封采用契型PTFE，阀杆自动校正、自动润滑，免维护。



产品用途 ：



   法兰气动角座阀是本公司引进国外先进生产技术，结合现代工业应用研发而成的新一代气动角座阀。它广泛应用于食品和化学过程，灭菌机、高压消毒器、干洗机、干衣机、啤酒生产线等。与传统角座阀相比，它具有以下新特点：

1、可视位置指示：可接限位开关或紧急手动装置。

2、容易安装：气控头可以作360‘旋转，甚至限位开关也可以360‘旋转。可方便地安装一到二个限位开关。

3、先进的气动控制器：加厚工程塑料外壳，安全可靠。低磨损的活塞结构，容量大而低耗气量。内部元件自润滑，免维护。

4、具有多种控制方式：常开、常闭、双动。

5、要求更小的气动执行器：流体从阀杆上方流入时，制头。

6、容易连接：MAMUR标准连接，嵌入式金属接头。可选更小的控制头。

7、长寿命导杆：阀杆契形特氟隆（PTEE）密封，避免脏物导入。自润滑，免维护。阀杆经特别处理以确保zui佳固定，并能自动校正位置。

8、无水锤作用：流体从阀杆下方流入时，水锤（水冲击力）被吸收。

9、先进的阀体机构：流量比普通角座大30％，体积更小，流体流态更优。不锈钢316阀体，特氟隆密封，耐高温，耐腐蚀。单作用角座阀具有结构简单、造型美观、装拆快捷，开关迅速，操作灵活，流体阻力小，使用安全可靠等优点。

全部钢件采用耐酸不锈钢材料，密封件采用食品硅橡胶或聚四氟乙烯材料，符合食品卫生规范。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。



气动角座阀（法兰）







气动法兰角座阀



气缸材质：不锈钢/聚酰胺   阀座密封：PTFE（温度-20℃~+180℃）/F46（-20℃~+220℃）







选配附件：电磁阀/限位开关反馈信号/电气定位器/空气过滤减压阀















控制形式



直动式



阀体



不锈钢CF8M



结构



角座阀



阀芯材料



不锈钢



接口



G1/2-G2



阀座密封



PTEF



粘度



600mm2/s



活塞密封



FKM/NBR



介质温度



PTFE:-10℃~+180℃



安装



任何位置



环境温度



-10℃~+60℃



控制介质



空气 中性 气体 蒸汽











气动法兰角座阀数据表格



DN



L



T



f



D



D1



D2



H



A



B



n-￠d



执行器



15



120



14



2



95



65



40



145



185



62



4-14



50



20



130



14



2



105



75



50



155



188



62



4-14



50



25



140



14



2



115



85



60



158



198



62



4-14



50



32



150



16



2



135



100



70



195



225



76



4-18



63



40



180



16



2



145



110



80



205



240



76



4-18



63



50



195



16



2



160



125



92



208



255



76



4-18



63



65



230



18



2



185



145



92



220



270



96



4-18



80



80



250



18



2



195



160



92



262



290



114



8-18



100



100



280



18



2



215



180



115



292



320



114



8-18



100



























































安装位置：任意

→在阀体外侧所附的箭头代表介质流动的方向，安装时请遵循







安装过程：

→ 连接阀门到管道，确保阀体所附箭头与流体方*。

→ 焊接式阀门安装：焊接时请先将执行器卸离阀体。

→ 螺纹式阀门安装：可按照用户要求提前卸离或不需卸离执行器。







拆卸：

拆卸前首先确保对阀门的气压作用已经解除。

安装前需要卸下阀体时，避免用力过大，轻卸。

拆卸后，保护好螺纹、密封面及密封垫。

安装好阀体后，装执行器部分时，注意别漏装密封垫。

安装后，检测阀体与执行器密封是否完好。确保无泄露，方可使用。







气动法兰角座阀零件表







名称材料名称材料

阀体CF8M锁紧螺母Hpb59-1

六角螺母1Cr18Ni9Ti指示杆Hpb59-1

阀芯密封垫PTFE常闭弹簧65Mn-D

阀芯体OCr178Ni12Mo2缸体CF8M

阀体密封垫FKM顶盖PC

连接CF8MY型圈FKM

阀杆OCr178Ni12Mo2O型圈NBR

阀杆密封套PTFE阀盖CF8M

阀杆密封圈PTFE含油轴承

压紧密封垫PTFE垫圈Hpb59-1

弹簧挡圈 活塞环FKM

密封弹簧65Mn-D活塞Hpb59-1





★气动角座阀是自动控制系统中常见的管路开关，被广泛应用于印织，印染、漂白、食品、洗涤、化工、水处理、医药等各种自动机械设备，具有无水击、无噪声、密封性能可靠等特点。★气动角座阀按汽缸可分为：单作用和双作用。单作用（气动头通常为一个孔）；★工作原理；根据弹簧复位达到开启和关闭的作用，分为常开型与常闭型;双作用（气动头通常为两个孔）；工作原理：给气控制其开关。

◆法兰式气动角座阀连接方式: 法兰式DN15-DN100。

◆法兰式气动角座阀工作压力:［PN1.6］。

◆法兰式气动角座阀介质温度:－10℃≈180℃。环境温度：-10 ℃ ~+60 ℃。

◆法兰式气动角座阀流体介质:饱和蒸汽,水、气体、燃汽、油品、硝酸、醋酸类腐蚀性介质。

◆法兰式气动角座阀阀体、阀盖材质:不锈钢。

◆法兰式气动角座阀密封材质:聚四氟乙稀。

◆法兰式气动角座阀控制功能:常闭、常开。

◆法兰式气动角座阀气缸形式:双作用、单作用。

◆法兰式气动角座阀可配附件:二位三通电磁阀、二位五通电磁阀、限位天关、气源三联件。

◆法兰式气动角座阀控制气体:中性气体，空气。

◆法兰式气动角座阀特点:精密设计，外型美观,反应敏捷，水击作用极小，长寿命,耐疲劳。
