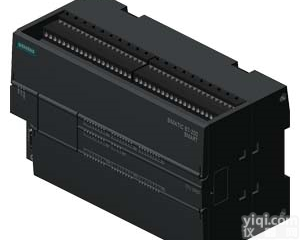

6ES7288-1SR60-0AA0 西门子CPU SR60 西门子 cpu sr60

CPU模块,AC/DC/RLY,36 输入/24 输出 6ES7288-1SR60-0AA0 S7-200 SMART CPU 模块本体集成1 个以太网接口和1 个RS485 接口,通过扩展CM01 信号板,其通信端口数量最多可增至3 个。可满足小型自动化设备连接触摸屏、变频器等第三方设备的众多需求。以太网通信所有CPU 模块标配以太网接口,支持西门子S7 协议、TCP/IP 协议、有效支持多种终端连接: • 可作为程序下载端口（使用普通网线即可） • 与SMART LINE HMI 进行通信 • 通过交换机与多台以太网设备进行通信,实现数据的快速交互 • 最多支持4 个设备通信

型号 CPU SR40 CPU ST40 CPU CR40
订货号（MLFB） 6ES7 288-1SR40-0AA0 6ES7 288-1ST40-0AA0 6ES7 288-1CR40-0AA0
常规
尺寸 W x H x D（mm） 125 x 100 x 81
重量 441.3 g 410.3 g 440 g
功耗 23 W 18 W 18 W
可用电流（EM 总线） ZD 740 mA （5 V DC） －
可用电流（24 V DC） ZD 300 mA（传感器电源）
数字输入电流消耗（24 V DC） 所用的每点输入 4 mA
CPU 特征
用户储存器 24 KB 程序存储器/16 KB 数据存储器/10 KB 保持性存储器 12 KB 工作存储器/8 KB 装载存储器
板载数字 I/O 24 点输入/16 点数出
过程映像大小 256 位输入 （I）/256 位输出 （Q）
位存储器（M） 256 位
临时本地存储 主程序中 64 字节，每个子程序和中断程序中 64 字节
I/O 模块扩展 最多 4 个扩展模块 －
信号板扩展 最多 1 个信号板 －
高速计数器 共 4 个
• 单相 4 个，60 kHz
• 正交相位 2 个，40 kHz
共 4 个
• 单相 4 个，30 kHz
• 正交相位 2 个，20 kHz
脉冲输出 － －
脉冲捕捉输入 14 个
循环中断 共 2 个，精度为 1 ms
沿中断 4 个上升沿和 4 个下降沿（使用可选信号板时，各 6 个） 4 个上升沿和 4 个下降沿
存储卡 Micro SD 存储卡（选件）
实时时钟精度 /- 120 秒/月 －
实时时钟保持时间 通常为 7 天，25C 时最少为 6 天 －
性能
布尔运算执行速度 0.15 μs/指令
移动字执行速度 1.2 μs/指令
实数数学运算执行速度 3.6 μs/指令
S7-200 SMART 支持的用户程序元素
POUs 类型/数量
• 主程序：1 个
• 子程序：128 个（0 到 127）
• 中断程序：128 个（0 到 127）
嵌套深度
• 来自主程序：8 个子程序级别
• 来自中断程序：4 个子程序级别
累加器 4 个
计时器 类型/数量
• 无保持性（TON，TOF）：192 个
• 保持性：64 个
计数器 256 个
通信
端口数 1 个以太网口/1 个串口（RS48）/1 个附加串口（可选 RS232/485 信号板，仅限于 SR40 和 ST40）
HMI 设备 每个端口 4 个
编程设备 以太网：1 个
连接数 以太网：1 个用于编程设备，4 个用于 HMI
RS485：4 个用于 HMI
数据传输率 以太网: 10/100 Mb/s
RS485 系统协议：9600，19200 和 187500 b/s
RS485 **端口：1200 到 115200 b/s
隔离（外部信号与 PLC 逻辑侧） 以太网：变压器隔离，1500 V DC
RS485：未隔离
电缆类型 以太网：CAT5e 屏蔽电缆
RS485：PROFIBUS 网络电缆
电源
电压范围 85 ~ 264 V AC 20.4 ~ 28.8 V DC 85 ~ 264 V AC
线路频率 47 ~ 63 Hz － 47 ~ 63 Hz

ZY处理单元 CPU 订货号
CPU SR20 CPU 模块，AC/DC/RLY，12 输入/8 输出6ES7 288-1SR20-0AA0
CPU SR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1SR40-0AA0
CPU ST40 CPU 模块，DC/DC/DC，24 输入/16 输出6ES7 288-1ST40-0AA0
CPU CR40 CPU 模块，AC/DC/RLY，24 输入/16 输出6ES7 288-1CR40-0AA0
CPU SR60 CPU 模块，AC/DC/RLY，36 输入/24 输出6ES7 288-1SR60-0AA0
CPU ST60 CPU 模块，DC/DC/DC，36 输入/24 输出6ES7 288-1ST60-0AA0
扩展模块 EM 订货号
EM DI08 数字量输入模块，8 x 24 V DC 输入6ES7 288-2DE08-0AA0
EM DR08 数字量输出模块，8 x 继电器输出6ES7 288-2DR08-0AA0
EM DR16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 继电器输出6ES7 288-2DR16-0AA0
EM DR32 数字量输入/输出模块，16 x 24 V DC 输入/8 x 继电器输出6ES7 288-2DR32-0AA0
EM DT08 数字量输入/输出模块，8 x 24 V DC 输出6ES7 288-2DT08-0AA0
EM DT16 数字量输入/输出模块，8 x 24 V DC 输入/8 x 24 V DC 输出6ES7 288-2DT16-0AA0
EM DT32 数字量输入/输出模块，16 x 24 V DC 输入/16 x 24 V DC 输出6ES7 288-2DT32-0AA0
EM AI04 模拟量输入模块，4 输入6ES7 288-3AE04-0AA0
EM AQ02 模拟量输入模块，2 输出6ES7 288-3AQ02-0AA0
EM AM06 模拟量输入/输出模块，4 输入/2 输出6ES7 288-3AM06-0AA0
EM AR02 热电阻输入模块，2 通道6ES7 288-3AR02-0AA0
信号板 SB 订货号
SB CM01 通信扩展信号板，R485/R232 6ES7 288-5CM01-0AA0
SB DT04 数字量扩展信号板，2 x 24 V DC 输入/2 x 24 V DC 输出 6ES7 288-5DT04-0AA0
SB AQ01 模拟量扩展信号板，1 x 12 位模拟量输出6ES7 288-5AQ01-0AA0
附件订货号
PS207 PLC 电源 24 V DC/2.5 A 6EP1 332-1LA00
PS207 PLC 电源 24 V DC/4 A 6EP1 332-1LA10
CSM1277 以太网交换机，4 端口6GK7 277-1AA00-0AA0
