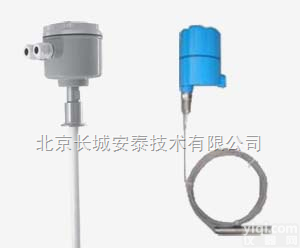

CTM4000 射频导纳物位计



TM4000系列射频导纳物位计（变送器）是一种新颖的物位测量仪表，它采用先进的射频导纳技术，利用电容的变化来测量贮罐内的料位，随着贮罐内料位的变化，电极与罐壁之间的电容量也随之变化,其固态电子线路将连续监测这一变化，并将变化与基准电路进行比较，然后输出与料位成正C比的精确而又独立的4~20mA电流信号。电路中由于采用了三端coce-shieid技术，克服了电容式物位计不能消除导电挂料影响的缺陷。使它的传感探头具有抗各种物料（包括导电或绝缘）聚集物粘附的功能，使测量电路对探头上堆积的物料忽略不计，从而使探头不产生虚假信号和误发信号，同时又能抗各种波动所造成的影响。是目前国际物位控制产品跨世纪的前卫替代产品，在欧美国家和日本已被广泛应用，国内的用户也在用它替换旧的老产品。

CTM4000具有测量精度高、防腐能力强、安装方便、性能稳定可靠、免维护、低价位、抗干扰，防挂料，不受介质压力、温度、密度影响的特点，适用于固体、液体、粉尘、泥浆、油类物质的物位测量。是石油、化工、冶金、医药、电力、食品、造纸等工业领域的物位测量优选产品。

★．通用性强，它可以应用于检测所有物料，而不受物料的密度、颗粒大小、化学成分、

沉积粘度和导电特性等参数变化的影响。广泛地应用于液体、粉体、浆体、固体等多种物料的位置控制。

★．传感器探头选用优质不锈钢和TEFLON材料制造，用于高温、高压和腐蚀性的物料场合。可以在-40 ~ 200℃的环境中工作，特殊环境还可提供陶瓷探头，zui高温度可达800℃。













CTM4000

   防爆类型

      B 本安防爆标准型

      G 隔爆型 ExdiaⅡCT5

          过程连接

            1 外螺纹G1

            3 法兰 DN65 PN0.6Mpa

            5 卡箍式 DN40 PN1.6Mpa 外径50.5mm

            9 约定的特殊要求

                信号输出

                  D 4–20mA输出 二线制

                  F 4–20mA输出 二线制带HART协议

                  Y 约定的特殊要求

                      保护电极

                         B 50mm （标准）

                         Y 约定的特殊要求

                             传感器电极

                               2 杆式 不锈钢304 不带护套（直径19mm,zui大长度4m）

                               4 杆式 不锈钢304 带PTFE护套（直径19mm,zui大长度4m）

                               5 杆式 不锈钢304 带PFA护套（直径19mm,zui大长度4m）

                               6 缆式 不锈钢304 不带护套（直径6mm,zui大长度30m）

                               8 缆式 不锈钢304 带PTFE护套（直径8mm,zui大长度30m）

                               9 约定的特殊要求

                                   长度

                                     XXXX 具体数字表示（mm）
