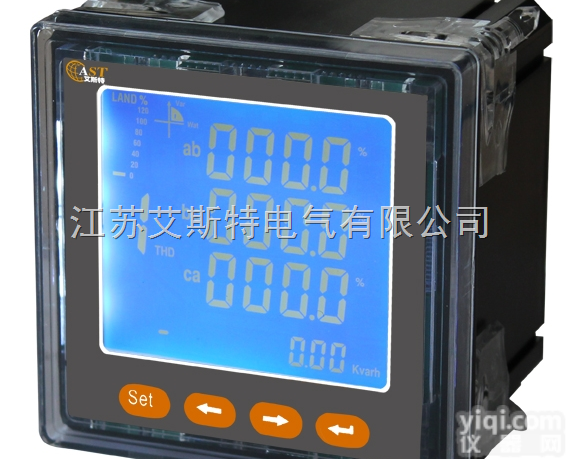

智能数显仪表

产品信息

★　适用范围
　　ZR2000系列可编程电力仪表主要适用于电站、电气开关柜以及各种电气设备测量或指示线路中的交/直流电压、交/直流电流、频率、单/三相有功功率、单/三相无功功率、单/三相功率因数等各种电参数。具有测量精度高、读数清晰、方便、无视角误差、可任意角度安装、抗震、抗外磁场干扰等特点，是原指针式仪表的理想替代品。

★　功能特点
◎ 可实时测量电力线路中各种电量参数，按需要既可测量显示单个参数，也可同时测量多个参数。
◎ 品种、规格齐全，有多种外形尺寸，多个系列化的产品，所有仪表均按照标准尺寸设计，兼容性强，维修更方便。
◎ 卡式安装方式取代传统螺钉安装方式，安装简单、方便、牢固、SMT生产工艺，软件生产校准。
◎ 智能化、模块化设计方式，互感器倍率任意设定，功能模块可自由组合，提高用户使用灵活性。
◎ 网络化设计方案，可与各种电力网络远程监控系统轻松对接。

★　选型命名及意义

★　应用典型选型表
柜子类型 规格型号 仪表尺寸（mm） 测量功能 备注
进
线
柜		 ZR3092W
（液晶显示）		 96×96 电力网络中全部电量参数：
三相电流、三相电压，
有功功率、无功功率，
功率因数、频率，
谐波检测等		 两路电能脉冲输出
模拟量4-20mA输出（可选）
开关量输出（可选）
RS485接口（可选）
Y：普通液晶表
W+：谐波液晶表
ZR2090W
ZR2090WY
ZR2080W 80×80
ZR2080WY
ZR2012WY 120×120
ZR2092W+ 96×96
出
线
固
定
柜
（GGD，CCK等）		 ZR2090A（V） 面框 96×96
开孔 91×91		 单相电流（电压） 可选项：
Y：液晶显示
S：RS-485通讯
K：上下限报警输出
B：4-20mA输出
ZR2090A3（V3） 三相电流（电压）
ZR2090A3（V3）Y 液晶显示三相电流（电压）
ZR2090A（V）K 单相电流（电压）、上下限报警输出
ZR2090A3（V3）K 三相电流（电压）、上下限报警输出
ZR2090A（V）B 单相电流（电压）、4-20mA变送输出
ZR2090A3（V3）B 三相电流（电压）、4-20mA变送输出
ZR2090AV3 三相电流、三相电压组合
ZR2080A（V） 面框 80×80
开孔 77×77		 单相电流（电压）
ZR2080A3（V3） 三相电流（电压）
ZR2070A（V） 面框 72×72
开孔 67×67		 单相电流（电压）
ZR2070A3（V3） 三相电流（电压）
ZR2012A（V） 面框 120×120
开孔 111×111		 单相电流（电压）
ZR2012A3（V3） 三相电流（电压）
ZR2012AV3 三相电流、三相电压组合
出线抽屉柜
（GCK）
（MNS）等		 ZR2020A（V） 面框 48×48
开孔 48×48		 单相电流（电压）
ZR2020A3（V3） 三相电流（电压）
ZR2070A（V） 面框 72×72
开孔 67×67		 单相电流（电压）
ZR2070A3（V3） 三相电流（电压）
出线计量柜 ZR5090-0
96×96
 		 单相有功电度 RS-485通讯，
有功无功电能，
电能脉冲输出
ZR5090-1 三相三线有功电度
ZR5090-2 三相三线无功电度
ZR5090-3 三相四线有功电度
ZR5090-4 三相四线无功电度
无功
补偿柜		 ZR3092W 96×96 全部电量参数和电能 RS-485通讯，4路开关量输入
ZR2012W 120×120
　　数字式测控电力仪表是针对电力系统、工矿企业等电力测控需求而设计的系列产品。能高精度的测量许多常用的电力参数，如三相电
压、三相电流、三相电压电流组合、三相有功功率等，并且带四路开关量输入测量功能（实现“遥信”）和2路继电器输出功能（实现“遥
控”）带RS-458数字接口，采用标准MODBUS-RTU协议实现遥测功能，变比通讯参数可通过仪表表面按键编程设置，使用灵活方便。

★　功能型号速查表
电
流
表		 产品型号 外形代号（代号具体详见外形尺寸表） 附加功能 上下限
报警K		 接线方式
20 30 60 70 80 90 12 16 通讯S 变送B 三相三线 三相四线
ZR20□A□ √ √ √ √ √ √ √ √ ● √ ●
ZR20□A3□       √ √ √ √   ● √ ●
ZR21□A□ √ √ √ √ √ √ √ √
ZR21□A3□       √ √ √ √
ZR22□A□ √ √ √ √ √ √ √ √ ● √
电
压
表		 ZR20□V□ √ √ √ √ √ √ √ √ ● √ ●
ZR20□V3□       √ √ √ √   ● √ ● √ √
ZR21□V□ √ √ √ √ √ √ √ √
ZR21□V3□       √ √ √ √         √ √
ZR22□V□ √ √ √ √ √ √ √ √ ● √     √
频率表 ZR20□F□ √ √ √ √ √ √ √ √ ●
ZR21□F□ √ √ √ √ √ √ √ √
有功表 ZR20□P□         √ √ √ √ ● √   √ √
无功表 ZR20□Q□         √ √ √ √ ● √   √ √
功率因数表 ZR20□H□         √ √ √ √ ● √   √ √
多功能表 ZR20□W□ √ √ √ √ √ √ √   ● √   √ √
多功能组合表 ZR23□Z□ √ √ √ √ √ √ √   ● √   √ √

★　技术指标
  指标
精度等级 0.5、0.2级，频率表0.1级
显示 四位LED显示，另加符号位
输入电源 标称输入 电流AC1A、AC5A、DC20mA等；电压AC100V、AC200V、AC280V、DC75mA等
过 量 程 持续：1.2倍，瞬时：电流10倍（5秒），电压2倍（10秒）
频 率 50/60Hz±10%
辅助电源 AC/DC 85～265V
功 耗 ≤4VA
继电器输出 2～3路继电器输出，继电器触点容量：AC 5A/250V阻性，DC 5A/30V阻性
开关量输入 4路开关量输入，干结点方式，Ri＜500Ω接通；Ri＞100Ω断开
隔离耐压 输入和电源＞AC2KV，输入和输出＞AC1KV，电源和输出＞AV2KV，输出与输出＞1KV
绝缘电阻 ≥100Ω
平均无故障工作时间 ≥500Ωh
通讯输出 RS-485接口，MODBUS-RTU协议，地址：默认1（1～256可选）
波特率：默认9600，（4800、2400、1200、600bps可选）
信息声明：本产品供应信息由仪器网为您整合，供应商为（天长市康恒仪表有限公司），内容包括 （智能数显仪表）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （智能数显仪表）的信息，请直接联系供应商，给供应商留言！
