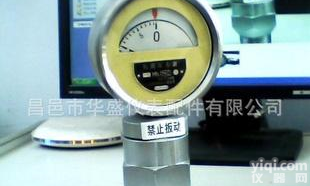

YK-100 YK-100抗震泥浆压力表

仪表原理：

仪表通过内部灌充阻尼液及内置阻尼结构，来实现在震动较强的环境中使用的目的；通过膜片隔离结构来满足测量高粘度、高颗粒、易凝固介质压力的需求；通过表盘指示机构与内置叉簧弹性元件设计这一核心关键技术，使仪表指示清晰、平稳、精确。

    被测介质作用于仪表接头上的密封橡胶膜片，通过橡胶膜片传递到仪表内部的膜盒体，作用于叉簧上，使叉簧两翼发生位移，通过齿轮机构带动指针旋转从而实现测量压力的目的。被测介质不进入仪表内部，从而达到防堵，防凝固的效果。

技术参数：

1.精度等级：1.6%、2.5%

2.压力范围：16MPa、25MPa、30MPa、40MPa、60MPa、80MPa、100MPa、120MPa、160MPa

3.螺纹大小：R3/2、R2, NPT2、M42×2（特殊螺纹请先咨询）

4.阻尼液：硅油、甘油

5.工作温度：仪表正常工作环境温度为-25℃-55℃
