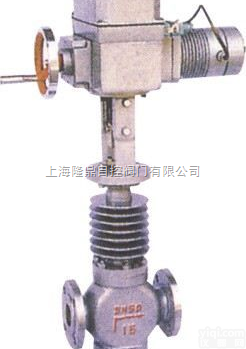

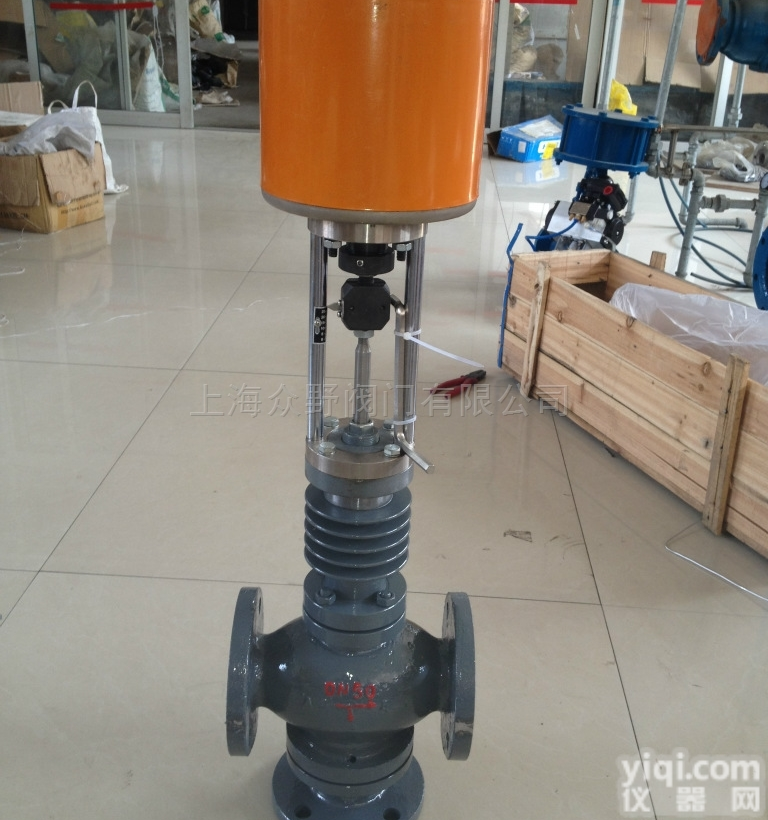

| ZAZX电动三通分流调节阀概述
ZAZX电动三通分流调节阀由DKZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0～10mA或4～20mA直流信号，自动控制调节阀开度，达到对管道内流体的压力、流量、 温度、液位等工艺参数的连续调节。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。 ZAZX电动三通分流调节阀有合流和分流两种型式，由DKZ电动执行机构和三通合流或三通分流调节阀组成。以电源为动力，接受统一的标准信号0~10mA DC或4~20mA Dc驱使阀门开度与此操作信号相对应。合流阀的作用是将两种流体汇合成第三种流体，分流阀是将一种流体分成两路流体。分流合流阀只能对应选用，但当DN≤80时，合流阀可用于分流场合。可替代两台单、双座调节阀，节省投资，占据空间小。三通调节阀通常用于热交换器的两种介质调节，及简单的配比调节。 ZAZX电动三通分流调节阀主要技术参数和性能指标 1、 主要技术参数 | 公称通径DN（mm） | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 分流 | | | | | | 80 | 100 | 125 | 150 | 200 | 250 | 300 | | 额定流量系数Kv | 合流 | 8.5 | 13 | 21 | 34 | 52 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | | 分流 | | | | | | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | | 公称压力PN（MPa） | 1.6，4.0，6.4 | | 流量特性 | 直线 | | 执 行 机 构 | II型 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | | III型 | DKZ-310C | DKZ-310C | DKZ-410C | DKZ-410C | DKZ-510C | | 出轴推力（N） | 4000 | 4000 | 6400 | 6400 | 16000 | | 行程L（mm） | 16 | 25 | 40 | 60 | 100 | | 允许压差（MPa） | 1.6 | 1.0 | 2.5 | 1.6 | 1.5 | 1.0 | 0.65 | 0.4 | 0.3 | 0.16 | 0.26 | 0.18 | | 上阀盖型式 | 普通式（常温型） 热片式（中温型） | | 介质温度℃ | -20~+200、-40~+250（常温型）、-40~+450（中温型） | | 可调比R | 30：1 | | 法兰标准 | 按JB79-59 | | 输入阻抗 | II型：200Ω III型：250Ω | | 出厂状态 | 电开（对上阀座而言），如需电关，订货时应注明 | | | | | | | | | | | | | | | | | | | | 2、 主要技术性能指标 | 项目 | 技术性能指标 | | 基本误差% | ±3.5 | | 回差% | ≤2.5 | | 死区% | ≤3.0 | | 始终点偏差% | 电开、电关 | ±2.5 | | 额定行程偏差% | ±2.5 | | 允许泄漏量1/h | ≤1×10-3×阀额定容量 | | | | | 需更进一步了解本公司产品的，请直接点击本公司网址进入：www.bgv888.com 公司本系列同类产品如下： ZAZP电动直通单座调节阀 ZAZN电动直通双座调节阀 ZAZM电动套筒调节阀 ZAJP电动精小型单座调节阀 ZAJM电动精小型套筒调节阀 ZDLP电子式电动单座调节阀 ZDLN电子式电动双座调节阀 ZDLM电子式电动套筒调节阀 ZDLQ电子式电动三通调节阀 ZDLX电子式电动三通调节阀 ZAZQ电动三通合流调节阀 ZAZX电动三通分流调节阀 ZSPQ气动活塞快速切断阀 ZZYP自力式压力调节阀 V230自力式压力调节阀 ZZVP自力式微压调节阀 ZZWP自力式温度调节阀 ZZWPE自力式电控温度调节阀 HLS小口径气动单座调节阀 HTS气动单座调节阀 HCB气动笼式双座调节阀 XHPS气动高压单座调节阀 ZMHN直接作用压力调节阀 V230自力式差（微）压调节阀 ZMQ气动薄膜切断阀 ZSQ气动活塞式切断阀 ZMAP气动薄膜单座调节阀 ZHAS/ZHJS气动薄膜角型单座调节阀 ZJHN气动薄膜双座调节阀 ZJHP气动单座调节阀 ZJHM气动套筒调节阀 ZMAQ气动薄膜三通合流调节阀 ZMAX气动薄膜三通分流调节阀 ZJHP-16F气动衬氟调节阀 ZMAT气动薄膜隔膜调节阀 T40H大连式手动调节阀 T40H回转式调节阀 T949Y电动调节阀 T948Y电动调节阀 T48Y调节阀 T947Y电动调节阀 T941H电动调节阀 T940H电动调节阀 T968Y主给水调节阀 T966Y电动调节阀 T961Y电动调节阀 T969Y电动调节阀 T967Y智能电动调节阀 T962Y电动调节阀 T960H电动回转式调节阀 T940H电动回转式调节阀 T68油田调节阀 T60Y/H焊接回转式调节阀 T47H杠杆式调节阀 T42H针型调节阀 ZAJW、ZKJW电动调节通风蝶阀 D971X智能电动调节蝶阀 ZDLS型电动角形高压调节阀 ZMAP-16D气动低温调节阀 |
