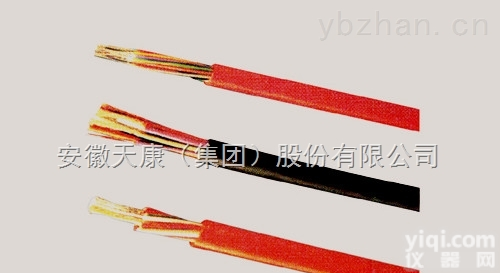

HH/SC、KC、KX、EX、JX、TX、NC 玻璃纤维编织+玻璃纤维编织+屏蔽导线

型号：HH/SC、KC、KX、E
产地：滁州市
供应商：安徽天康（集团）股份有限公司
供应商报价：面议
标签：玻璃纤维编织+玻璃纤维编织+屏蔽导线

产品信息

商品描述：

　热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》国家标准（等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

型号表示

主要技术指标：
    补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
    其中：a）型号*个字母与热电偶的分度号相对应；
          b）字母“X”表示延伸型补偿导线（型别）；
          c）字母“C”表示补偿型补偿导线（型别）。
    注：SC型补偿导线可配用R型分度号热电偶

结构特征、绝缘层、护层材料、使用温度

使用分类、允差等级、护层着色标志

绝缘层及护套		使用温度
材料	符号	使用温度
聚氯乙烯	PVC	-25～70℃
聚氯乙烯	PVC	-25～105℃
聚全氟乙丙烯	FEP	-60～200℃
可溶性聚四氟乙烯	PFA	-60～250℃

使用分类	标志	允许等级及护套着色
使用分类	标志	普通级	精密级
一般用	G	（黑色）	S（灰色）
耐热用	H	（黑色）	S（灰色）

产品标号（标记）

补偿导线合金丝和绝缘层颜色

配用热电偶分度号	一般用（G）产品标号		耐热用（H）产品标号
	一般用（G）产品标号		耐热用（H）产品标号
	普通级	精密级（S）	普通级	精密级（S）
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

补偿导线型号	配用热电偶的分度号	补偿导线合金线		绝缘层颜色
		补偿导线合金线		绝缘层颜色
		正极	负极	正极	负极
SC	S（铂铬10—铂）	SPC（铜）	SNC（铜镍）	红	绿
NC	N（镍铬硅—镍硅）	NPC（铁）	NNC（铜镍）	红	黄
KC	K（铜—康铜）	KPC（铜）	KNC（铜镍）	红	蓝
KX	K（镍铬—镍硅）	KPX（镍铬）	KNX（铜镍）	红	黑
EX	E（镍铬—铜镍）	EPX（镍铬）	ENX（铜镍）	红	棕
JX	J（铁—铜镍）	JPX（铁）	JNX（铜镍）	红	紫
TX	T（铜—铜镍）	TPX（铜）	TNX（铜镍）	红	白

补偿导线的热电势、允差

	热电势及允差（μV）						热电偶测试端温度（℃）
	100 ℃			100 ℃
	热电势	允差		热电势	允差
	（标准值）	普通级	精密级（S）	（标准值）	普通级	精密级（S）
SC或RC	645	±60（±5.0℃）	±30（±2.5℃）	1440	±60（±5.0℃）	--	1000
KCA	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
KCB	4095	±100（±2.5℃）	±60（±1.5℃）	8137	--	--	900
KX	4095	±100（±2.5℃）	±60（±1.5℃）	8137	±100（±2.5℃）	±60（±1.5℃）	900
NC	2774	±100（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
NX	2774	±200（±2.5℃）	±60（±1.5℃）	5912	±100（±2.5℃）	±60（±1.5℃）	900
EX	6317	±60（±2.5℃）	±120（±1.5℃）	13419	±200（±2.5℃）	±120（±1.5℃）	600
JX	5268	±140（±2.5℃）	±85（±1.5℃）	10777	±140（±2.5℃）	±85（±1.5℃）	500
TX	4277	±60（±1.0℃）	±30（±0.5℃）	9285	±90（±1.5℃）	±48（±0.8℃）	300

补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：

使用分类	标称截面（mm2）	单股线芯		多股软线芯（R）		绝缘层厚度（mm）	护套厚度（mm）	外径上限（mm）
		线芯股数（根）	单线直径（mm）	线芯股数（根）	单线直径（mm）			扁平型		屏蔽扁平型
		线芯股数（根）	单线直径（mm）	线芯股数（根）	单线直径（mm）			单股线芯	多股线芯	单股线芯	多股线芯
一般用（G）	0.2	1	0.5	7	0.2	0.4	0.7	3.0x4.6	3.1x4.8	3.8x5.4	3.9x5.6
	0.5	1	0.8	7	0.3	0.5	0.8	3.7x6.4	3.9x6.6	4.5x7.2	4.7x7.4
	1	1	1.13	7	0.43	0.7	1	5.0x7.7	5.1x8.0	5.8x8.5	5.9x8.8
	1.5	1	1.37	7	0.52	0.7	1	5.2x8.3	5.5x8.7	6.0x9.1	6.3x9.6
	2.5	1	1.76	19	0.41	0.7	1	5.7x9.3	5.9x9.8	6.5x10.1	6.7x10.7
耐热用（H）	0.2	1	0.5	7	0.2	0.4	0.3	2.3x4.0	2.4x4.2	3.1x4.8	3.2x5.0
	0.5	1	0.8	7	0.3	0.4	0.3	2.9x5.0	3.0x5.2	3.7x5.5	3.8x6.0
	1	1	1.13	7	0.43	0.4	0.3	3.5x5.7	3.7x6.1	4.3x6.5	4.5x6.9
	1.5	1	1.37	7	0.52	0.4	0.3	4.0x6.5	4.2x6.9	4.8x7.3	5.0x7.7
	2.5	1	1.76	19	0.41	0.4	0.3	4.5x7.3	4.8x7.9	5.3x8.1	5.6x8.7

非标高温导线按客户要求协议生产

直接生产厂家：安徽天康集团

24小时为您服务
