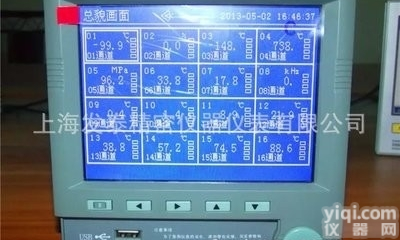

R4100 蓝屏无纸记录仪

产品信息



详情：http://www.yijietech.com.cn/softallinf_oneinf-50-1.html


本仪表适用于一般工业场合，如有特殊的使用要求请另行设置保护装置
u       为保证仪表安全工作，请使用额定电压的供电电源
u      记录仪 为了您的安全，请勿带电安装仪表
u       本无纸记录仪是非防爆产品，切勿在有可燃或爆炸性气体的环境中使用
u       记录仪接通电源后，请不要触摸仪表后部的接线端子，以防触电
u       记录仪的安装位置请保证通风顺畅　
u       记录仪开箱时如发现仪表因运输而致的破损，请与厂家　
u       记录仪仪表内勿让杂物进入　
u       记录仪请正确接线，妥善接地　
u       记录仪为避免测量误差，传感器是热电偶时，请使用相应的补偿导线　
u       擦拭仪表时请用干净软布，切勿蘸取酒精、汽油等有机溶剂；如果仪表进水，请立即停止使用　
5.6英寸液晶显示屏、画面清晰。

2、320*240点阵高分辩率图形液晶显示：
3、LED背光：功耗更低、寿命更长

二、采样部分--真正的全隔离万能输入：
1、单通道独立模块，隔离更高、稳定更好
2、全隔离供电；通道间互不影响稳定性更高
3、配电独立模块化；隔离更彻底，稳定性更好

三、操作部分:
便捷的操作理想由此变为现实，“免售后就从这里开始”
 “免售后”1、：便捷的上位机软件二步即可完成全部打印功能：
1、打开仪表数据包文件经系统排版后的曲线即如图所示
 2、点击如上图所示第二步即可打印如下图：
 免售后”便捷的下位机操作，仅需二个操作即可完成：
1、调整信号类型至您所需信号类型；
2、调整单位至您所需单位
1、功能同样强大，操作更为便捷
2、结合科技与经验，优化再优化免“售后”由此开始
3、便捷的上下位机操作仅需二步即可完成，操作使用业内zui为便捷



l      主要技术指标
n       基本误差
±0.2%F.S,全隔离单模块1-16路万能输入，隔离阻抗：20MΩ @ 500V
n       输入部分
输入规格：

输入
类型
量程范围
电流
0～10mA、4～20mA
-999～9999℃
电压
0～20mV、0～100mV、0～5V、 1～5V
-999～9999℃
热电阻
Pt100
-99.9～850℃
Cu50
-50.0～150℃
电阻
0～400Ω
-999～9999℃
频率
0～30kHz，
（高电平：8.5～30V，低电平：0～4.5V）
0～30kHz，

热电偶
B
250～1820℃
E
-148～1000℃
J
-148～1200℃
K
-148～1370℃
S
-50～1760℃
T
-40～400℃
辐射高温计
F2
700～2000℃

n       输出规格：
电流：4～20mA，负载能力750Ω（zui大）
通讯：RS232/485通讯接口
波特率：1200、9600、19200、38400、57600可选
打印：RS-232C直接连接串行微型打印机
报警：zui多12个继电器接点，触点负载3A@230VAC/1A@30VDC
n       精度
实时显示：±0.2% F.S.；曲线显示：±0.5% F.S.；
追忆精度：±0.2% F.S.；共模YZ比：>120dB；
串模YZ比：>50dB      注：热电偶应去掉冷端误差。
n       记录间隔
1秒至240秒，共分11档：1/2/4/8/12/24/36/60/120/180/240秒。
n       记录容量
64/128/192/248MB（FLASH容量可选择）。
n       数据转存和备份
256M～2G优盘可选。

n       记录时间
例：现有一台增强型仪表，只配置了1个通道，该通道设置记录间隔为60秒，仪表的Flash容量为128MB,根据这些条件和上面的公式可计算出通道的记录时间：
n       供电
新型开关电源，85～265VAC，45～65HZ，功耗≤35W
n       尺寸
外型尺寸：144×144×220mm
开孔尺寸：138×138mm±1mm

n       保存条件
温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
n       工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）
n       配件另售

产品
规格
U盘
1G、2G、4G（可选）。
通讯线
RS232通讯连接线、RS485通讯连接线。
通讯转换模块
无源转换器（RS232转RS485）。
软件
上位机管理软件（订购通讯及USB功能时免费提供）。








此产品可以支持万能信号输入：电量，压力，温度，湿度 等常用的信号源。
信息声明：本产品供应信息由仪器网为您整合，供应商为（上海绎捷自动化科技有限公司），内容包括 （R4100 蓝屏无纸记录仪）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （R4100 蓝屏无纸记录仪）的信息，请直接联系供应商，给供应商留言！
