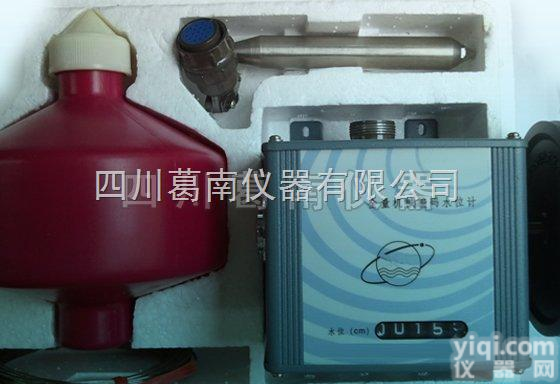

SGL型 葛南仪器 SGL型浮式式水位计

1.用途

     SGL型浮子式水位计是全量机械编码水位计，主要用于观测江河、湖泊、水库、水渠、地下水等水体水位的变化，其的特点为测量精度高、稳定性好、没有温漂和时漂，仪器可用作水位数据采集系统、水文自动测报系统和闸门自动化控制系统中的传感器。结合MCU-32 型分步式摸块化自动测量单元可方便地实现水位监测和闸位遥测的的自动化。

2.主要技术指标

 3.仪器结构

3.1 浮子

　　浮子由尼龙材料制成，具有良好的耐腐性能，可在含有腐蚀介质的测井中长期使用。仪器的灵敏度、测量准确度及稳定性直接与浮子的直径有关。本仪器配用标准浮子直径为150mm。

下部装有配重，使其在平衡锤作用下，浮子浸入水中的深度达到稳定的要求。

3.2 平衡锤

　　平衡锤用于平衡浮子的重量,使浮子稳定地悬浮于水中。

3.3 悬索

　　悬索为?0.8mm 多股不锈钢丝绳，材料为1Cr18Ni9Ti，具有良好的抗腐性能。

3.4 水位导轮

   水位导轮为一铝合金滑轮，轮缘特别设计成"V"型槽，悬索附在槽内，可保证在zui大水位变幅时不产生滑移。水位导轮工作直径为40mm，周长为320mm。

4. 工作原理

　　当被测水位发生变化时，带动浮子上下运动，浮子拉动钢丝绳使导轮转动，同轴上的编码盘将转角转换为电信号，信号输出有两种方式格雷玛和RS485。因采用了格雷码盘测量方式，其测值均无时飘和温飘的影响，长期运行可靠稳定。
