| 仪器名称：

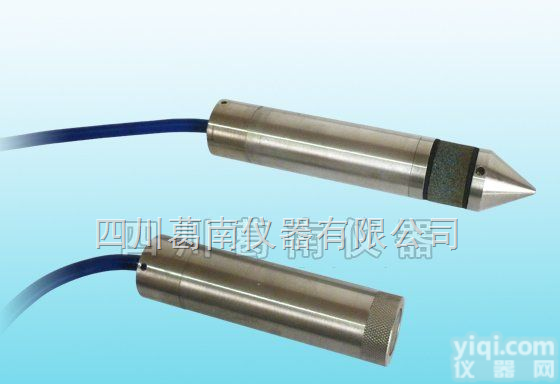

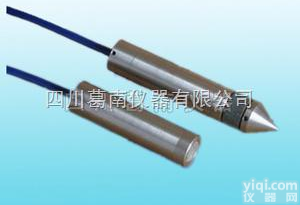

振弦式扬压力计
VWPD型振弦式扬压力计产品使用说明书 |
| 仪器型号：
VWPD型振弦式扬压力计，其中包括有VWP-1D、VWP-2D、VWP-4D、VWP-6D、VWP-8D、VWP-10D、VWP-12D等系列型号。 |
| 仪器用途：
VWPD型振弦式扬压力计适用于长期布设在水工建筑物的测压管内，测量测压管内扬压力的变化量，并可同步测量埋设点的温度。 |
| 产品特点：
VWPD型振弦式扬压力计采用外壳接地及电缆双绞线屏蔽，有效地提高了仪器抗干扰和防雷击的能力。
扬压力计的安装埋设的准备工作与渗压计基本相同，埋设安装前将扬压力计的透水部件拧下放在水中浸泡2小时以上，透水部件再次安装到扬压力计上时一定要在水中进行，装好透水部件的扬压力计拿出水面时进水口应朝上，避免腔内的水流出。如储水腔内含有空气，将影响测量的准确度。
扬压力计通常安装在测压管内，将传感器放到水面以下预定的高程，则水面高程的变化将反映为作用在传感器膜片上的水头压力变化，输出信号也产生相应的变化。为了使测量高程定位可靠，可用不锈钢丝绳吊住扬压力计的尾部，然后固定在测压管的管口。
仪器观测电缆从测压管口引出后，按设计走向埋设固定，管口设保护装置。 |
| 工作原理：
当被测流体压强作用在扬压力计上时，将引起弹性膜板的变形，带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出流体的压强值。并可同步测出埋设点的温度值。 |
| 技术参数： | 规格代号 | VWP-1D | VWP-2D | VWP-4D | VWP-6D | VWP-8D | VWP-10D | VWP-12D | | 尺寸 | zui大外径D， mm | 30 | | 参数 | 长度L， mm | 190 | 190 | 190 | 190 | 190 | 190 | 190 | | | 测量范围， KPa | 0～160 | 0～250 | 0～400 | 0～600 | 0～800 | 0～1000 | 0～1200 | | | zui小读数 k， KPa/F | ≤0.064 | ≤0.10 | ≤0.16 | ≤0.24 | ≤0.32 | ≤0.40 | ≤0.48 | | 性能参数 | 温度测量范围， ℃ | -25～+80 | | | 温度测量精度， ℃ | ±0.5 | | | 温度修正系数b，KPa/℃ | ≈0.6 | ≈0.6 | ≈0.5 | ≈0.4 | ≈0.4 | ≈0.3 | ≈0.2 | | | 绝缘电阻， 绝缘电阻， MΩ | ≥50 | |
| 工程适用：
其产品已广泛应用于水电,铁路,公路,矿山,国防及建筑工程安全监测领域物理量的测量，既具有光纤高灵敏度、高精度，又具有高可靠性和恶劣环境适应性。 |
| 计算方法：
a）当环境温度恒定，扬压力计仅承受流体压强作用时，其压强值P与输出的频率模数△F具有如下线性关系：
P = k△F
△F = F0 - F
式中：k — 扬压力计测量流体压强的zui小读数，单位为KPa/F ；
△F — 扬压力计基准值相对于实时测量值的变化量，单位为F；
F — 扬压力计的实时测量值，单位为F；
F0 — 扬压力计的基准值，单位为F。
b）当作用在扬压力计上流体压强恒定，而温度增加△T，此时扬压力计有一个输出量△F´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
实验可知△F´与△T具有如下线性关系：
P´= k△F´+ b△T = 0
k△F´= -b△T
△T = T - T0
式中：b — 扬压力计的温度修正系数，单位为KPa /℃；
△T — 温度实时测量值相对于基准值的变化量，单位为℃；
T — 温度的实时测量值，单位为℃；
T0 — 温度的基准值，单位为℃。
c）当扬压力计受到水荷载和温度的双重作用时，扬压力计的一般计算公式为：
Pm = k△F +b△T = k （F0 – F） + b （T - T0） +Q
式中：Pm — 被测流体压强值，单位为KPa；
Q — 若大气压有较大变化时，应予以修正。 |
| 注意事项：
水压力是穿过透水环后作用在扬压力计的感应膜上的，如果透水环与感应膜前的储水腔没有充满水（含有气泡），将会造成扬压力计测值的严重滞后。所以安装前应把透水环放在水中浸泡排除空气，使用时再拿出安装埋设。
安装埋设时应确保测斜管内的清洁，防止泥浆堵塞仪器的进水口，保证扬压力计进水口的畅通。为使测量高程定位可靠，应用不锈钢丝绳吊住仪器尾部，固定于井口。
扬压力计安装完成后，应根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。 |
