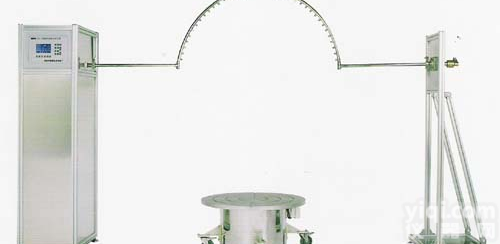

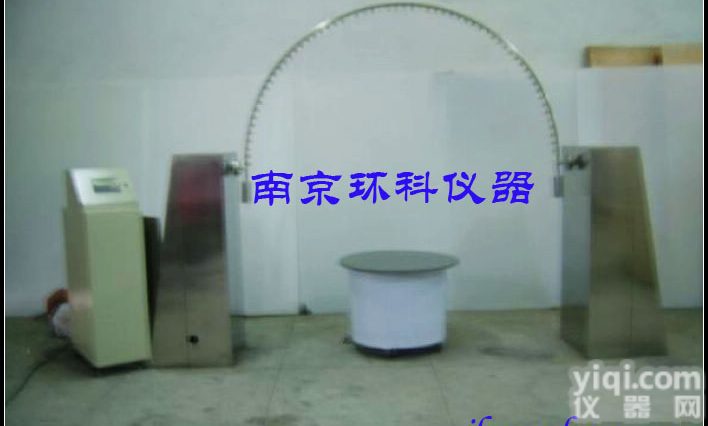

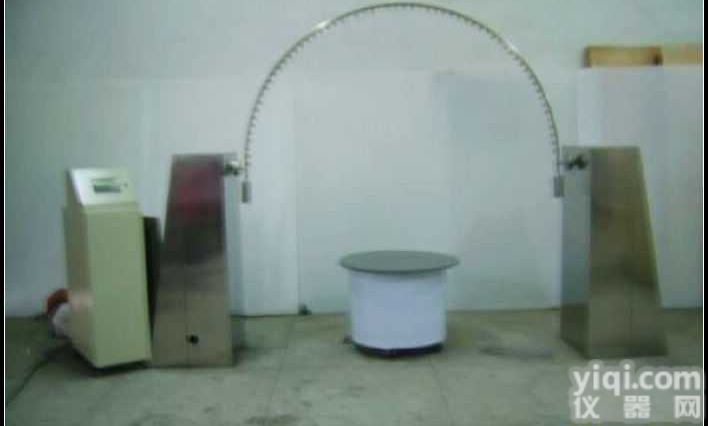

摆杆淋雨装置

 MAIN TECHNICAL FEATURES主要技术指标

1、摆管半径：R800mm

2、摆管摆幅：±45°、±60°、±90°、±180°（任选）

3、孔间距：50mm

4、喷水孔径：φ0.4mm

5、淋雨水压：10～400kpa

6、试验台转速：1～17r/min（无极调速）

7、试验台直径：φ600mm

8、辅助试验台直径：φ800mm

9、转台zui大载重：200kg

9、供水量：0.1～20L/min（水压0～10kg）

10、淋雨方式：连续、周期（可调）

11、摆杆摆速：可调

12、水压控制：水流量可调

13、时间控制：连续1～9999（S、M、H）、周期99～99（S、M、H）可调

14、时间累计器：连续计时1～99999（S、M、H） （不可复位）

15、电源电压：220V（±10%），50Hz（±1Hz）单相

16、本设备制造符合GB/T12085.7、EN60598、IEC60529、GB4208（IPX3、IPX4）标准要求；

CONSTRUCTIVE MAIN FEATURES箱体结构及主要特征

Ø 整体结构介绍

   箱体引进德国技术，采用拼块组合整体式结构，即试验箱体、电器控制室、喷射系统为一整体，喷射水箱位于右侧面，电器控制部分置于试验箱的左侧面，便于操作。整体颜色为浅灰色，结构设计合理、制造工艺精良、内外表美观大方。

1．试验箱体采用直径1000mm大型试验台外壳均为1.2mmSUS304高级防腐蚀不锈钢拉丝板，以保证外观质感和洁净度，便清洗、便维护。

2．电器控制室采用1.2mm 优质A3防腐蚀钢板板经数控机床制作，经静电喷塑而成，增加了外观质感和洁净度。

3．连接材料均采用防腐蚀、便清洗硅胶、不锈钢、铜质材料，门锁铰链等五金配件为日本 “TAKEN” 原装进口配件。

4．线路控制板及其它元气件均独立固定在箱体右边，采用门锁开启式便于检查和维护，箱内后部装有空气调节装置，降低控制柜内温度，增长寿命，减低故障率。淋雨喷射系统管路与控制线路板分开，可避免因管路漏水发生故障，提高安全性。

5．补水箱置于控制箱体右部，采用门式开启，并有缺水自动保护，更便利操作者补充水源。

Ø 控制系统

      控制系统采用原装进口台湾"台安"N2系列智能变频器，该变频器具有以下特点：

•输出频率zui大400HZ，可控制高速电机

•高启动转矩

•18条固定V/F曲线，1条任意曲线配合转据补偿功能，提供100％－150%的启动转矩

•全面的保护特性

•8段速控制，可配合内部时间设定，实现顺序控制

•2线/3线制控制

•2段加/减速时间设定

•2段S曲线设定

•3段跳跃频率

•自动电压调节（AVR）功能设定

•频率上/下限设定

•控制信号本地/远程切换功能

Ø 基本配置

  1. 摆杆；

  2. 水泵；

  3. 试验转台；

  4. 支架；

  5. 控制台
