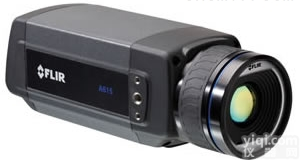

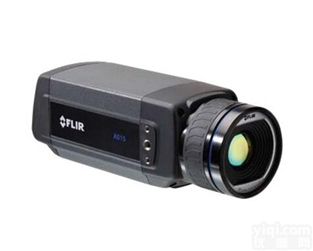

Flir A615 Flir A615在线式红外热像仪
- 型号：Flir A615
- 产地：上海
- 供应商：上海共跃电子有限公司
- 供应商报价：面议
- 标签：Flir A615在线式红外热像仪
产品库
| 型号 | A615 | ||
| 成像及光学数据： | |||
| 视场角/zui小焦距： | 25° × 19° / 0.25 m | ||
| 空间分辨率（IFOV） ： | 0.68 mrad | ||
| 图像频率： | 50 Hz （采用窗口模式，可达100/200 Hz） | ||
| 热灵敏度/NETD ： | < 0.05°C @ +30°C | ||
| 调焦： | 自动或电动（内置马达） | ||
| 探测器像元间距 ： | 17μm | ||
| 波长范围 ： | 7.5–14 μm | ||
| 红外图像分辨率 ： | 640 × 480 | ||
| 测量： | |||
| 温度范围 ： | –20°C~ +150°C; 0°C ~ +650°C ;+300~ +2000°C | ||
| 精度 : | ±2°C或读数±2% | ||
| 测量分析： | |||
| 大气传输校正: | 自动，基于输入的距离、大气温度和相对湿度 | ||
| 光学传输校正: | 自动，基于内部传感器 | ||
| 发射率校正: | 变量0.01~1.0之间 | ||
| 反射表面温度校正: | 自动，基于输入的反射温度 | ||
| 外部光学组件/窗口校正 | 自动，基于输入的光学组件/窗口透过率和温度 | ||
| 测量校正 | 整体目标参数 | ||
| USB： | |||
| USB | 控件与图像 | ||
| USB, 标准 | USB 2 HS | ||
| USB, 连接类型 | USB Mini-B | ||
| USB, 通信 | TCP/IP Socket，FLIR专有 | ||
| USB, 红外图像流 | 以25 Hz传输16位640 × 480像素,线性信号、线性温度、全辐射图像 | ||
| USB, 协议 | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB （CIFS）, DHCP, MDNS （Bonjour）, uPnP | ||
| 以太网 | |||
| 以太网 | 控件与图像 | ||
| 以太网，类型 | 千兆以太网 | ||
| 以太网，标准 | IEEE 802.3 | ||
| 以太网，连接器类型 | RJ-45 | ||
| 以太网，通信 | TCP/IP Socket，FLIR专有；以及GenICam协议 | ||
| 以太网，红外图像流 | 以50Hz传输16位 640 x 480像素；以100Hz传输16位 640 x 240像素；以200Hz传输16位 640 x 120像素；线性信号、线性温度、全辐射图像；兼容GigE Vision和GenICam | ||
| 以太网，协议 | TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB （CIFS）, DHCP, MDNS （Bonjour）, uPnP | ||
| 数字输入和输出 | |||
| 数字输入，作用 | 图像标签（开始，停止，常规），图像流控制（开/关），输入外部设备（编程可读） | ||
| 数字输入 | 2光隔离, 10-30 VDC | ||
| 数字输出，作用 | 输出至外部设备（编程可设置） | ||
| 数字输出 | 2光隔离, 10-30 VDC, zui大100mA | ||
| 数字I/O，隔离电压 | 500 VRMS | ||
| 数字I/O，工作电压 | 12/24 VDC, zui大200 mA | ||
| 数字I/O，连接器类型 | 6针螺丝端子 | ||
| 电源系统 | |||
| 外部电源 | 12/24 VDC, 24 Wzui大额定值 | ||
| 外部电源，连接器类型 | 2针螺丝端子 | ||
| 电压 | 容许范围10–30 VDC | ||
| 环境数据 | |||
| 内置可见光数码相机 | 500万像素，带LED照明灯 | ||
| 数码相机视频记录 | 将MPEG-4保存到存储卡 | ||
| 数码相机视频流 | 使用USB传输MPEG4 | ||
| 环境数据 | |||
| 工作温度范围 | –15°C ~ +50°C | ||
| 存储温度范围 | –40°C ~ +70°C | ||
| 湿度（工作及存储） | IEC 60068-2-30/24 h 95%；相对湿度+25°C ~ +40°C | ||
| 数据通信接口 | |||
| 接口： | USB-mini、USB-A、数字视频输出 | ||
| USB： | •USB-A: 连接外部USB设备 • USB Mini-B:将数据发送至PC并接收来自PC的数据 | ||
| 视频输出： | 复合视频 | ||
| 视频,连接类型 | 兼容HDMI | ||
| 电源系统 | |||
| 电池： | 锂离子电池，工作时间为2.5小时 | ||
| 充电系统： | 在热像仪中（交流适配器或12V车载充电器）/双座充电器 | ||
| 电源管理： | 自动关机和休眠模式 | ||
| 环境数据： | |||
| 工作温度范围 | –15°C ~ +50°C | ||
| 存储温度范围 | –40°C ~ +70°C | ||
| 湿度（工作及存储） | IEC 60068-2-30/24 h 95%，相对湿度+25°C ~ +40°C / 2循环 | ||
| EMC | EN 61000-6-2:2001 （抗干扰）；EN 61000-6-3:2001 （抗辐射）；FCC 47 CFR Part 15 Class B （抗辐射） | ||
| 封装 | IP 40 （IEC 60529） | ||
| 抗撞击 | 25 g （IEC 60068-2-29） | ||
| 抗震动 | 2 g （IEC 60068-2-6） | ||
| 物理数据 | |||
| 重量 | 0.9 kg | ||
| 尺寸（长x宽x高） | 216× 73 × 75 mm | ||
| 三脚架接口 | UNC 1/4”-20 （三面） | ||
| 基本安装 | 2 × M4 螺纹安装孔（三面） | ||
| 外壳材质 | 铝 | ||
| 交付范围 | |||
| 包装，内容 | 硬纸箱、红外热像仪及镜头、标定证书、以太网（TM）线、电源及电源线、电源尾线、快速入门指南手册、重要信息指南手册、USB线、用户文件光盘、应用光盘、延保卡或注册卡 | ||
| 选配件 | |||
| A/SC3XX和A/SC6XX电源；电源尾线；A/SC3xx和A/SC6xx系列用硬壳便携箱；Thermovision（TM） 系统开发套件；Thermovision（TM） Labview 套件；15°镜头；45°镜头 | |||
