蝶阀结构图 型号 规格 详细介绍 解剖图 安装示意图 标准

蝶阀（Butterfly Valve）：蝶阀是指关闭件（阀瓣或蝶板）为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90°，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

     蝶阀的优点如下：1.启闭方便迅速、省力、流体阻力小，可以经常操作。2.结构简单，体积小，重量轻。3.可以运送泥浆，在管道口积存液体zui少。4.低压下，可以实现良好的密封。5.调节性能好。

     蝶阀的缺点如下：1.使用压力和工作温度范围小。2.密封性较差。

蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。

上海伟允阀门制造有限公司蝶阀产品系列如下：

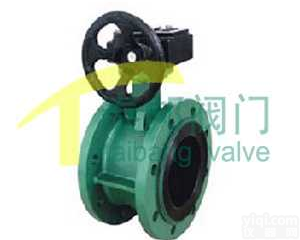

【D71X手柄对夹式蝶阀】、【D371X蜗轮对夹式蝶阀】、【D41X手柄法兰式蝶阀】、【D341X蜗轮传动法兰软密封蝶阀】、【GD341X管网式法兰蝶阀】、【D43H法兰式手动硬密封蝶阀】、【D373H蜗轮传动对夹式硬密封蝶阀】、【D343H蜗轮传动法兰硬密封蝶阀】、【D363H焊接式硬密封蝶阀】、【D71X、D371X防结露铝合金压铸蝶阀】、【D371X铸铁防结露蝶阀】、【SD43H/F/X手动法兰式伸缩蝶阀】、【GSD343H/F/X管网法兰式伸缩蝶阀】、【SD343H/F/X蜗轮传动法兰式伸缩蝶阀】、【SD943H/F/X电动法兰式伸缩蝶阀】、【SD643HJ/F/X气动法兰式伸缩蝶阀】、【高温蝶阀】、【D41W手动法兰式通风蝶阀】、【D341W蜗轮传动法兰式通风蝶阀】、【D941W电动法兰式通风蝶阀】、【D641W气动法兰式通风蝶阀】、【815W/L、830W/L美标凸耳式蝶阀】、【D71F46对夹式衬氟蝶阀】、【D341F46法兰式衬氟蝶阀】、【D371J对夹式衬胶蝶阀】、【D341J法兰式衬胶蝶阀】、【D371X长杆对夹式蝶阀】、【D341X长杆式法兰蝶阀】、【D971X电动对夹式蝶阀】、【D971X电动塑料蝶阀】、【D671X对夹式气动软密封蝶阀】、【D671X气动塑料蝶阀】、【D71X对夹式塑料蝶阀】、【D371X对夹式塑料蝶阀】、【BWSC消防专用信号蝶阀】、【GI高真空蝶阀】、【GID电动高真空蝶阀】、【GIQ气动高真空蝶阀】、【卫生级蝶阀】、【卫生级螺纹蝶阀】、【卫生级电、气动蝶阀】

蝶阀的安装与维护应注意以下事项：1.在安装时，阀瓣要停在关闭的位置上。2.开启位置应按蝶板的旋转角度来确定。3.带有旁通阀的蝶阀，开启前应先打开旁通阀。4.重量大的蝶阀，应设置牢固的基础。

阀体材质：塑料（RPP、PVDF、UPVC、CPVC、PPH）、铸铁、铸钢、不锈钢、铬钼钢、铝合金；密封面材质：H、J、F46、Y、W；工作压力：0.6-10MPA；工作温度：-40°C- 550°C，阀门口径：DN15-DN1000；连接方式：法兰、焊接、对夹；传动方式：手动、蜗轮、气动、电动；适用介质：水、油品、气体、蒸汽、泥浆水、酸类等；制造标准：（配置的法兰标准）国标、美标。
