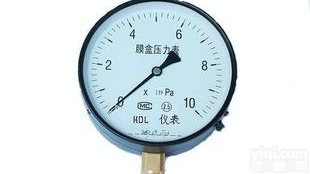

YE-100,YE-150膜盒压力表

西安自动化仪表一厂膜盒压力表YE-100 YE-150膜盒压力表

■ 用途说明：
        膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

■ 结构原理：
        仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。
        当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。

标度范围、精确度等级及重量

注：YE-100仅生产带*规格
工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
●导（测）压系统及外壳等主要零件的材质

 □结构原理
      仪表由测量系统（包括接头，波纹膜盒等），传动机构（包括拔杆机构，齿轮传动机构），指示部件（包括指针与度盘）和外壳（包括表壳、衬圈和表玻璃）所组成。
仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经拔杆一齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。
