398-8三联件,398-10三联件,398-15三联件,398-20三联件,398-25三联件,398三联件

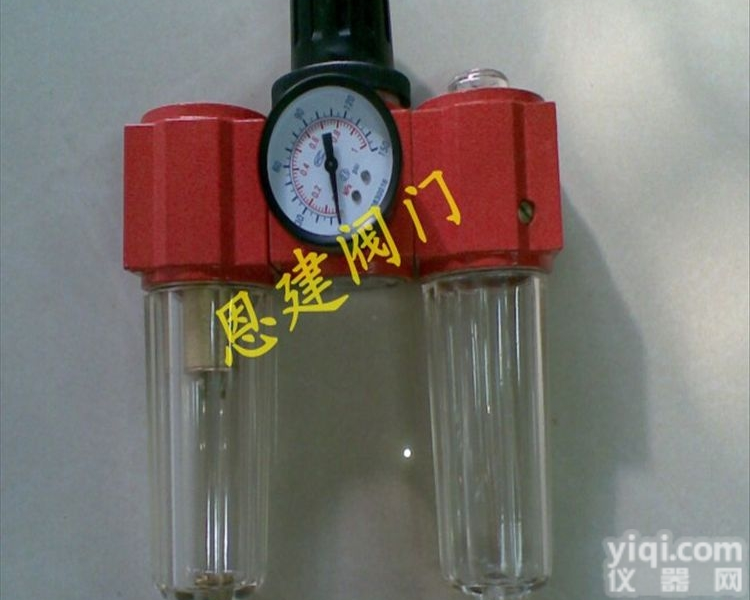

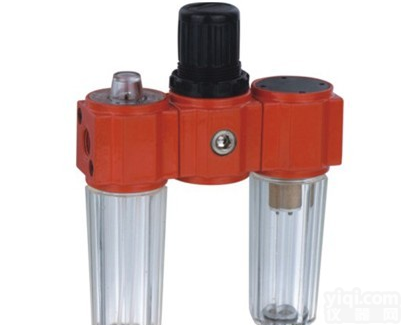

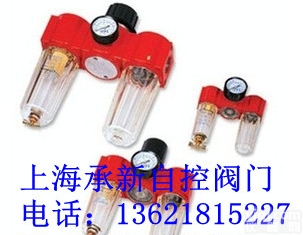

新常仪表的398系列三联件有：398-8,398-10,398-15,398-20,398-25,398系列气动三联件是由：过滤器（394系列）+调压阀（395系列）+油雾器（396系列）。组合在一起被称为:398气动三大件，398系列三大件是无管连接而成的组件称为三联件。398系列三大件是多数气动系统中不可缺少的气源装置，安装在用气设备近处，是压缩空气质量的zui后保证。398三大件的安装顺序依进气方向分别为：394系列分水滤气器、395系列减压阀和396系列油雾器。在使用中可以根据实际要求采用一件或两件，也可用于三件。398三联件又称为：398三联件,398气源处理三联件,398气源处理三联体,398三大件,398气源三大件,398压缩空气三联件,398仪表风处理三联件，398仪表风三联体,等。
398-8三联件,398-10三联件,398-15三联件,398-20三联件,398-25三联件,398三联件
技术参数
| 型号 | 398-06 | 398-08 | 398-10 | 398-15 | 398-20 | 398-25 |
| 口径 | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| 调定压力 | 0.15-0.85MPA | |||||
| zui大可调压力 | 1.0MPa | |||||
| 环境及介质温度 | 0-50℃ | |||||
| 过滤孔径 | 标准:50-75μm | |||||
压力降-空气流量表
| 型号 | 压力△P=0.1MPazui大空气流量 | |||||||||
| 过滤精度50-75μm | ||||||||||
| P1供应压力,P2出口压力 | ||||||||||
| P1 | P2 | P1 | P2 | P1 | P2 | P1 | P2 | P1 | P2 | |
| 1.0 | 0.1 | 1.0 | 0.25 | 1.0 | 0.4 | 1.0 | 0.6 | 1.6 | 1.0 | |
| m3/h | ||||||||||
| 398-06 | 15 | 20 | 25 | 30 | 33 | |||||
| 398-08 | ||||||||||
| 398-10 | 38 | 53 | 64 | 75 | 88 | |||||
| 398-15 | ||||||||||
| 398-20 | 95 | 120 | 140 | 160 | 195 | |||||
| 398-25 | ||||||||||
尺寸表
| 型号 | Ma | A | B | C | D | E | F | G |
| 398-06 | G1/8" | 127 | 27 | 164.5 | 57 | 76 | 39.5 | 42 |
| 398-08 | G1/4" | 127 | 27 | 164.5 | 57 | 76 | 39.5 | 42 |
| 398-10 | G3/8" | 175 | 39 | 231 | 83.5 | 92 | 58 | 52 |
| 398-15 | G1/2" | 175 | 39 | 231 | 83.5 | 92 | 58 | 52 |
| 398-20 | G3/4" | 235.5 | 48 | 284.5 | 104 | 112 | 78 | 52 |
| 398-25 | G1" | 235.5 | 48 | 284.5 | 104 | 112 | 78 | 52 |
