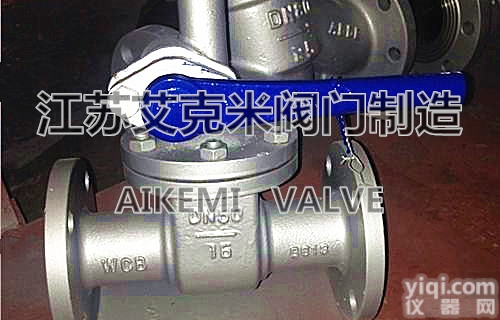

PZ44H 排渣闸阀

产品信息

PZ41H、PZ44H排渣闸阀

产品用途

排渣闸阀适用于公称压力PN1.6～6.4Mpa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中的介质，适用介质为：灰水混合物，渣水混合物（渣水比1:6,zui大料度<50MM）。

产品结构特点

1.采用中法兰螺栓连接，支管两端为法兰连接或对焊连接。
2.启闭件采用半密封副强制密封，性能优良。
3.密封副材料为耐磨陶瓷或耐磨合金，耐磨性强，耐磨性强、耐用冲蚀、耐擦伤、摩擦力小、密封可靠。
4.阀体出口流道结型合理，不存渣，启闭灵活，不卡阻。
5.阀杆经调质和表面氮化处理，有良好的搞腐蚀性，抗擦伤性和耐磨性。
6.中大口径设置滚动轴承，启闭轻松。

主要零件的材料说明

阀 体

WCB

阀 盖

WCB

支 架

WCB

闸 板

WCB+耐磨合金

WCB+陶瓷

阀 杆

2Cr13

阀 座

WCB+耐磨合金

WCB+陶瓷

密封环

增强柔性石墨

填 料

增强柔性石墨

阀杆螺母

ZCuA110Fe3

铸钢

设计与制造标准：

●设计与制造：GB12234　GB2595
●法兰尺寸：GB9113　JB/T79
●压力温度：JB/T74　GB9131
●结构长度：GB/T12221
●对焊连接尺寸：---
●检验与试验：JB/T9092　GB13927

安装尺寸及重量：

GB 1.6Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

280

300

350

400

450

500

550

600

650

700

H

335

510

685

790

885

1015

1190

1350

1460

1620

1800

D0

250

280

300

300

350

400

450

500

500

550

550

Wt

60

78

96

158

222

289

365

558

850

1164

1482

★

-

-

-

-

-

-

-

750

1000

1200

1800

GB 2.5Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

280

300

350

400

450

500

550

600

650

700

H

335

510

685

790

885

1015

1190

1350

1460

1620

1800

D0

250

280

300

300

350

400

450

500

500

550

550

Wt

99

118

147

204

273

373

478

680

1008

1344

1827

★

-

-

-

-

-

-

-

900

1200

1800

2500

GB 4.0Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

310

350

450

550

650

750

850

950

1050

1150

H

340

508

680

800

875

1010

1180

1230

1280

1415

1560

D0

250

300

300

400

500

500

550

600

600

700

750

Wt

98

126

156

228

298

372

450

530

610

690

772

★

-

-

-

-

-

-

-

1200

1800

2500

2500

GB 6.4Mpa

DN

50

80

100

150

200

250

300

350

400

450

500

L

250

310

350

450

550

650

750

850

950

1050

1150

H

340

508

680

800

875

1010

1180

1230

1280

1415

1560

D0

250

300

300

400

500

500

550

600

600

700

750

Wt

142

168

210

270

367

450

532

548

615

695

778

★

-

-

-

-

-

-

-

1800

2500

5000

5000



声明：本文中所有文字、数据、图片均只适用于参考
