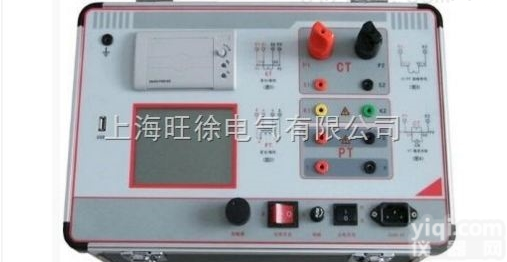

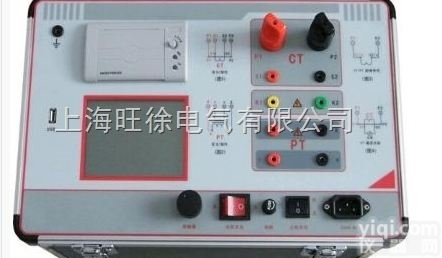

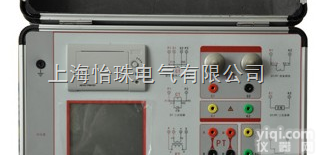

GDHG-108 全功能互感器特性综合测试仪

型号：GDHG-108
产地：武汉市
供应商：武汉国电西高电气有限公司
供应商报价：面议
标签：全功能互感器特性综合测试仪

产品信息

产品用途

GDHG-108 型便携式互感器综合测试仪，主要用于保护类CT和PT的现场检测。测试项目主要包括：励磁特性、变比、极性、退磁、5%和10%的误差曲线、角差和比差、二次回路检查、工频交流耐压和二次负荷等。采用液晶显示器；自带微型打印机，支持现场打印；支持U盘转存数据，操作简单方便。

测试功能

一、对于电流互感器（CT）：
● 磁化曲线
● 变比比
● 极性
● 5％和10％误差曲线
● 二次回路
● 自动退磁
● 交流耐压
● 自动计算励磁拐点
● 角差和比差
● 二次实际负荷
二、对于电压互感器（VT）：
● 励磁特性测试
● 变比测试
● 极性判别
● 工频交流耐压测试
● 退磁
● 拐点计算
● 角差比差检测
● 二次负荷检测

技术参数

● 工作电源：              AC220V±10V、50～60Hz
● 设备电源输出波形：      正弦波
● 励磁特性单机输出电压： 0～1200V
● 励磁输出电流：          0～15 A
● 变比试验单机输出电流： 0～400 A
● 误    差：              I≤0.5%、U≤0.5%
● 工作温度：              －10℃～+40℃
● 相对湿度：              <85%
● 外形尺寸：              400 X 200 X 260（mm）
● 重    量：              18（kg）

产品选型指南

型号	产品特点	技术参数
GDHG-106	具有105型所有功能外增加：CT/PT的比差和角差测试功能	工作电源：AC220V
		输出电压：0-1000V
		输出电流：0-600A
GDHG-106A	具有106型所有功能提高单机输出容量	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GDHG-106B	具有以上型号的所有功能并增加CT/PT二次实际负荷测量	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GDHG-106C	具有以上型号的所有功能并增加支持多组同时检测	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-1000A
GDHG-106D	精度：≤0.05,支持检测CT 和PT（保护类、计量类、TP 类）稳态和暂态等参数	工作电源：AC220V
		输出电压：0-2500V
		电阻测量：0-300Ω
GDHG-108	精度：≤0.05,具有其它型号的所有功能 ,全自动操作，傻瓜机	工作电源：AC220V
		输出电压：0-1200V
		输出电流：0-400A
GDHG-108H	精度：≤0.05,具有其它型号的所有功能 ,全自动操作，傻瓜机	工作电源：AC220V
		输出电压：0-2500V
		输出电流：0-400A
