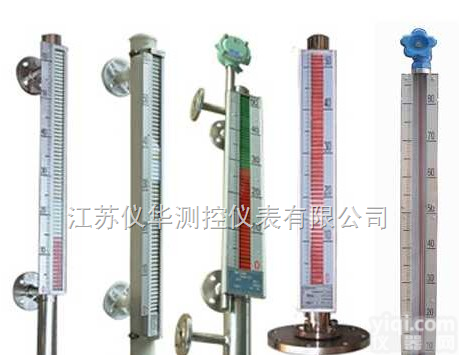

UHZ-517系列 磁翻柱液位计

技术参数
测量范围：150～8000mm，对ZX距超过8000mm的或运输条件不允许超过长度的液位计可采用分段制造
精确度：±10mm
工作压力：2.5MPa
工作温度：
UHZ-517C10型：-20～100
UHZ-517C10A型：-20～200℃
介质密度：0.5～2.0 g/cm3
介质密度差：≥150kg／m3（测量界位）
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度：≤0.08m/s
介质粘度：≤0.4Pa.S 对于粘度大的介质或温度低时易结晶的介质，可选用加热夹套型液位计。
过程连接：
旁路侧面安装法兰：DN25，PN1.0或PN1.6、PN2.5
法兰标准：HG20592～20635-97其它法兰标准请用户注明。
材质：
旁路管：1Cr18Ni9Ti；304；316L
浮子：钛

产品使用说明
使用
    1. 配套仪表及附件详细内容具体见相应仪表附件说明书。
    2. 为防止运输或搬运过程中浮子上下移动造成损坏，特用液位计出厂配套的校正磁钢在主导管外侧（贴有彩色标识）将磁性浮子吸住。所以在收到产品或安装后，请将校正磁钢取下，以便浮子能随液位上下移动，使用前若磁翻柱翻转颜色不*，可用校正磁钢将其吸顺，仪表即可正常工作。
    3. 液位计安装完毕后，需用磁钢进行校正，对磁翻柱导引一次，使零位以下显示红色，零位以上显示白色。
    4. 液位计可根据用户要求配加热夹套或电伴热装置，如用户订货时没有选择该选项，而在安装后自行采用伴热管路时，必须选用非导磁材料，且自配伴热装置产生的温度不能超过液位计的额定温度。
    5. 液位计投入运行时，应先打开上引液管阀门，然后，漫漫开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。
维护
    1. 液位计筒体内不应有固体杂质和磁杂质进入，以免对浮子造成卡阻及减弱浮力。
    2. 根据介质情况，可定期清洗主导管，清除管内沉积物杂质。
    3. 对液位计进行清洗后或更换浮子时，打开排污法兰，在装入磁性浮子时，应注意重端带磁性一端向上，不能倒装!
    4. 对低温型及液化气专用型产品，液位计主体采用真空夹套保温，安装使用过程中注意不要把夹套破坏，以免影响产品质量。
