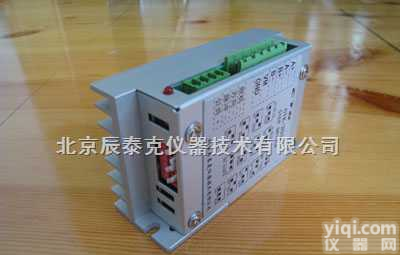

203A CTK-203A 步进电机驱动器

二、主要性能指标

测 量 范 围：           2.7×10² Pa  ～1.0×10^-5Pa

电       源：           AC 220V±22V （ 50Hz ±1Hz ）

热偶规管恒定加热电流:   29mA±1.5mA

电离规管发射电流:       5mA

加速极对地电位:         225V±2V

阴极对地电位：          25V±1V

收集极对地电位：        0V

除 气 电 压：           AC  7V±2V

仪器外形尺寸：          119mm×440mm×280mm

仪 器 重 量：           7.25Kg

三、仪器线路说明

ZJ-2型复合真空计的线路由模拟部、数字部、显示部三部分组成。

1. 模拟部

主要由主电源、稳发射电路、离子流—频率转换电路三部分组成。

电源部有+5V，±12V，+225V四路电源输出。

电源稳发射部采用标准稳发射电路，具有稳定度高、工作可靠等优点。

离子流经过阻抗变换，放大转换为电压，此电压经电压—频率转换，由程序控制模拟通道选通输出频率信号。该信号经数字部分处理，转换为压力示值。

2. 数字部

数字部核心为MCS-51系列单片机，通过单片机外围I/O口控制继电器、显示器、发光二极管，并可根据用户要求加带RS232串行通讯口及打印口，完成该仪器所具备的各项功能。

本仪器内部数据处理采用更GX的计算方法，能够精确、快速、自动地完成压强测量的任务。

3．显示部

显示部包括薄膜面板及显示数码管、采用双窗口显示、有四组（8个）继电器输出指示灯、热偶电离各路指示灯、电离除气、通讯打印等16个发光二极管，显示各种工作状态；其中显示窗口显示压强值采用标准的科学计数法指数显示方式，例如：显示2.7E 2，则表示压强值为2.7e2Pa，即270Pa，2.0E-2，则表示压强值为2.0e-2Pa，即0.02Pa。
