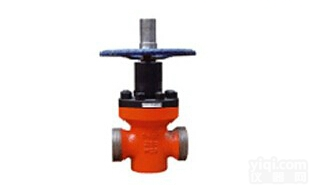

Z23X Z23X软密封泥浆阀
- 品牌：福泰阀门
- 型号：Z23X
- 产地：温州市
- 供应商：浙江福泰阀门有限公司
- 供应商报价：面议
- 标签：Z23X软密封泥浆阀
产品库
Z23X-350 软密封油田专用泥浆闸阀
高压泥浆闸阀 Z23Y Z23X适用于钻井过程中对泥浆混合物控制的阀 ——简称泥浆阀，属于高压阀门技术领域。该阀包括有进、出液端的阀体，阀体的进、出液端之间的阀座中装有平板闸板，平板闸板的上端与阀杆衔接，所述阀杆与手轮通过螺纹副连接，其改进之处在于：阀座由包覆橡胶的两圆环内骨架及支撑环构成通道，其水平截面呈长轴与液流方向*的椭圆形，嵌装在阀体进、出液端之间的盲孔中，包覆橡胶的两圆环内骨架之间留有宽度小于平板闸板厚度的圆弧槽。由于椭圆形截面的阀座与阀体上的盲孔形成过盈配合，减少与阀体大面积过赢，因此产生了理想的密封效果，而阀座中的圆环内骨架则长期保持着阀座的基本形状，使其具有足够的使用寿命.

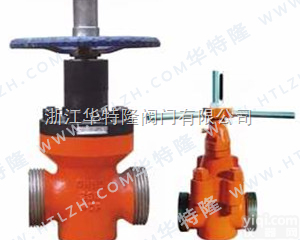

●钻井高压泥浆闸阀
| 工作温度：≤110℃ 阀体材料：优质碳钢、合金钢 适用介质：泥浆、水 |
外形及连接尺寸 Main external and connecting dimensions
| 公称通径 DN（mm） | 尺寸（mm） | 重量 （Kg） | |||||||
| DN | L | L1 | Tr | SR | H | H1 | D0 | ||
| 50 | 47 | 240 | 30 | 120×6 | 40 | 364 | 312 | 440 | 60 |
| 65 | 57 | 260 | 30 | 130×6 | 40 | 403 | 330 | 480 | 75 |
| 80 | 70 | 280 | 35 | 150x6 | 60 | 495 | 41 1 | 500 | 90 |
| 100 | 92 | 320 | 45 | 180×8 | 74 | 543 | 443 | 500 | 110 |
