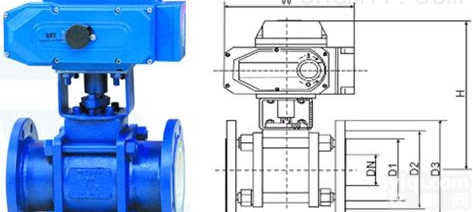

Q941F 电动开关球阀
- 型号：Q941F
- 产地：上海市
- 供应商：上海仪欣阀门有限公司
- 供应商报价：面议
- 标签：电动开关球阀
产品库
和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少。密封性能优越等特点。通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动控制。Q941适用于两位切断的场合。阀与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置YXQ、YOX、PSQ等多种执行器。
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
| YXR系列执行机构技术参数 | 阀体参数 | |||
|---|---|---|---|---|
| 电源 | AC200/220V，50/60Hz | 公称通径 | DN10～300mm | |
| 输出力矩 | 50N·M～2000N·M | 公称压力 | PN1.6 2.5 4.0 6.4 31.5MPa（定制） | |
| 动作范围 | 0～90° 0～360° | 泄漏量 | 软密封:零泄漏 | 硬密封:≤额定流量的10-5 |
| 动作时间 | 15秒/30秒/60秒 | 执行机构 | 可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构 | |
| 保护装置 | 过热保护 | 流量特性 | 快开特性 | |
| 环境温度 | -30°～60° | 可调范围 | DN10-80 | DN100-300 |
| 250:1 | 350:1 | |||
| 手动操作 | 同附带手柄操作 | 基本误差 | ±1% | |
| 限位 | 电气、机械二重限位 | 死区 | ≤1% | |
| 防护等级 | 相当于IP-65 | 回差 | ≤1% | |
| 位置测量 | 可选装开关或电位计 | 适用温度 | 密封面 | |
| 驱动电机 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
| 进线接口 | PE1/2〞进线线锁 | |||
| 试验压力 （Mpa） | 公称压力（Mpa） | 压力级（class） | JIS（Mpa） | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
