自力式温度调节阀厂家，自力式温度调节阀型号，自力式温度调节阀报价，自力式温度调节阀尺寸
- 产地：上海
- 供应商：上海东格阀门有限公司
- 供应商报价：面议
- 标签：自力式温度调节阀厂家，自力式温度调节阀型号，自力式温度调节阀报价，自力式温度调节阀尺寸
产品库
手动调节阀 电动调节阀 气动调节阀 自力式调节阀 产品详情

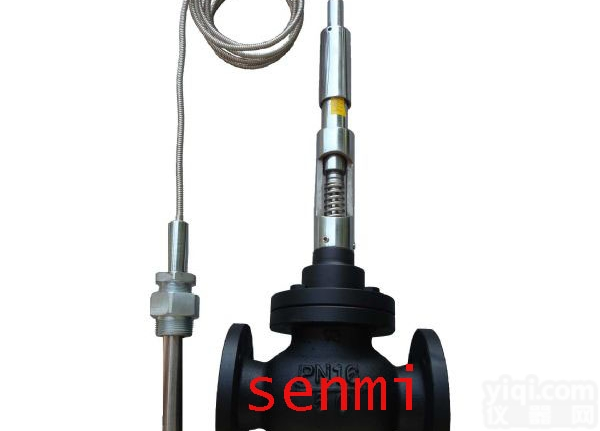

产品名: 自力式温度调节阀 型号: V230W 口径: DN20-DN150 压力: 1.0MPa-4.0MPa 材质: 铸钢、铸铁 产品概述V230W自力式温度调节阀是由温度传感器与控制阀两部分组成，是一种无需外来能源，利用被控介质自身温度变化进行自动调节的节能产品。产品适用于以各种气体、蒸汽、热水、油等为介质的各种热交换器中的温度自动控制。V230W温度调节阀具有温度设定范围宽、调整方便、可连续进行温度设定、超温过栽保护、温度设定方便等优点。V230W调节阀广泛应用于城市供热、采暖系统及电力、石油、冶金、制药、锅炉等工业部门。 结构图 阀门主要零件及推荐使用温度范围
V230W温度调节阀零件名称 材料 温度范围 阀体、阀盖 HT200 -20～200℃ ZG230-450 -40～450℃ ZG1Cr18Ni9Ti -250～550℃ ZG0Cr18Ni12Mo2Ti -250～550℃ 阀芯、阀座 1Cr18Ni9Ti -250～550℃ 0Cr18Ni12Mo2Ti -250～550℃ （增强）聚四氟乙烯 -20～200℃ 司太莱合金堆焊 -250～550℃ 压力平衡元件 波纹管 18Ni12Mo2Ti -160～300℃ 弹簧 18Ni12Mo2Ti -160～250℃ 许用介质与温度的关系
V230W自力式温度调节阀阀体材质 公称
压力
（MPa） 介质温度℃ ≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450 zui大工作压力（MPa） HT200 1.0 1.0 1.6 1.6 1.5 ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72 ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75 ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9 6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0 主要性能指标
控制精度％ ±5 允许泄
漏量 硬密封（L/H） 单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量 软密封
（ml/min） DN（mm） 20 25 32 40 50 65 80 100 125 150 200 0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75 主要技术参数
公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 额定流量系数Kv 单座、套筒 7 11 20 30 48 75 120 190 300 480 双座 12 22 33 53 83 132 209 330 528 允许压差（MPa） 1.6 1.0 0.5 公称压力（MPa） 1.6 4.0 固有流量特性 快开 工作温度℃ ≤300 适合介质 气体、蒸汽、低粘度液体 法兰尺寸、型式 PN10、16、GB9113-88凸式PN40凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准） 结构长度 按GB12221-89标准 温度设定范围℃ 0～70 50～120 100～170 150～220 温度传递系数（mm/℃） 0.8 时间反应常s 120 超温保护℃ 设定温度范围上限值+50 温包材质 黄铜 外形尺寸与重量
公称通径（DN） 20 25 32 40 50 65 80 100 125 150 法兰距离 L 总高度 H 温包插入深度 T 430 630 温包外露高度 h 350 温包接头 G1 , G1 1/4 毛细管长度m 3,5,8,15（可根据用户要求提供） 温包直径 D 25（护套直径φ28） 重量（Kg） 8 10 13 15 18 30 35 60 75 85
