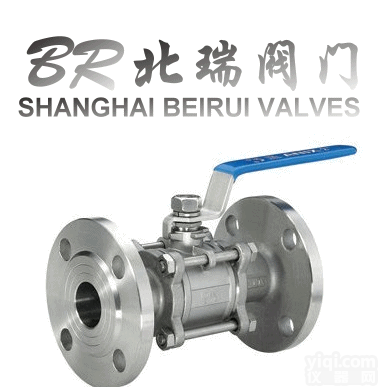

Q41F 三片式法兰球阀Q41F

产品信息

三片式法兰球阀产品特征：

公称压力：1.6-6.4MPa
适用温度范围：-20～185℃
适用介质：水、油、气及某些腐蚀性流体（W.O.G）。



    　

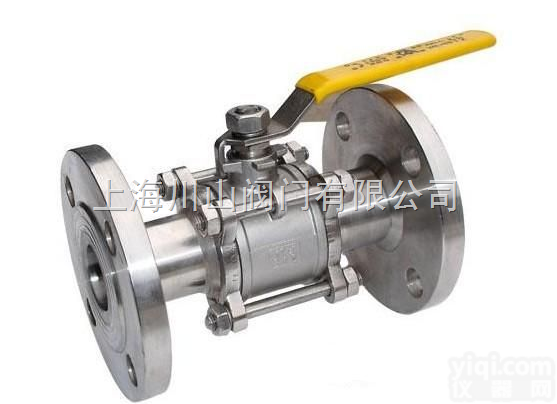

三片式法兰球阀
主要零件材料
序号NO.
 		 零件名称 材质
不锈钢 碳钢
1 螺栓 不锈钢304 碳钢
2 弹簧垫圈 不锈钢304 不锈钢304
3 螺母 不锈钢304 碳钢
4 阀盖 不锈钢SS316 碳钢WCB
5 阀体 不锈钢SS316 碳钢WCB
6 球 不锈钢SS304 不锈钢CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 阀杆螺母 不锈钢SS316 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

三片式法兰球阀
主要尺寸		 单位：mm
SIZE 1/2" 3/4" 1" 11/4" 11/2" 2" 21/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
W 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
信息声明：本产品供应信息由仪器网为您整合，供应商为（上海一控阀门有限公司），内容包括 （Q41F 三片式法兰球阀Q41F）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （Q41F 三片式法兰球阀Q41F）的信息，请直接联系供应商，给供应商留言！
