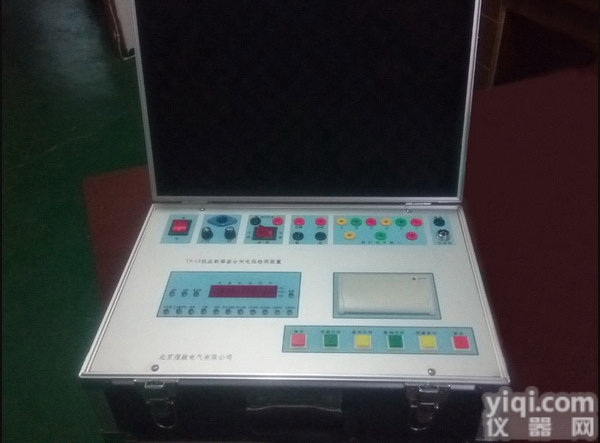

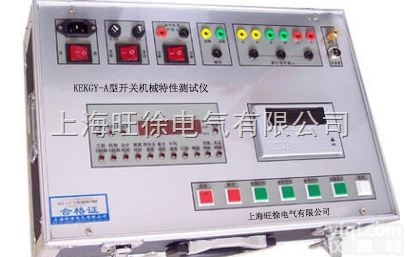

KEKGY-A型 开关机械特性测试仪

KEKGY-A型开关机械特性测试仪

一、开关机械特性测试仪 产品概述:
  KEKGY-A型是我公司针对各种高压开关研制的一种通用型电脑智能化测试仪器。该应用光电脉冲技术，单片计算机技术及可靠的抗电磁辐射技术，配以精确可靠的速度/距离传感器，可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
  接线方便、操作简单、操作时只需一次合（分）动作便可得到合（分）闸全部数据。并能打印所需的全部数据，断口电流波形和动触头运动曲线，便于分析保存。
二、 功能与特点
  2.1测试功能
  1）三相不同期   ms
  2）同相不同期              同时测三相双断口    ms
  3）动触头行程              测六个断         mm
  4）动触头超行程             测六个断          mm
  5）合（分）闸时间            同时测一至六个断口   ms
  6）合（分）闸弹跳时间             同时测一至六个断口   ms
  7）刚合（刚分）闸速度             测一个断口（传感器安装断口）  m/s
  8）合（分）闸zui大速度             测一个断口（传感器安装断口）  m/s
  9）合（分）闸平均速度             测一个断口（传感器安装断口）  m/s
 2.2 特点
  1） 采用了先进的传感器，精确、可靠、安装方便、适应面广。
  2） 对开关操动电压适应范围大，DC60V～220V均可操作。
  3） 能自动判别并显示开关操作中的错误指令和不成功操作。
  4） 测试方法灵活，无论是合闸操作、分闸操作，一次操作就能获得所需测量数据。
  5） 测量数据可窗口显示，也可以打印机输出，打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。
  6） 测试仪体积小、重量轻、便于携带。
  7） 抗干扰能力强，能在较强的电磁场中正常工作，适合变电站现场测试。
  8） 自带220V/5A直流操作电源，可现场操动各种开关。并具有延时（一秒钟）断电功能。
  9） 严格按行业标准DL/T846.3-2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。
