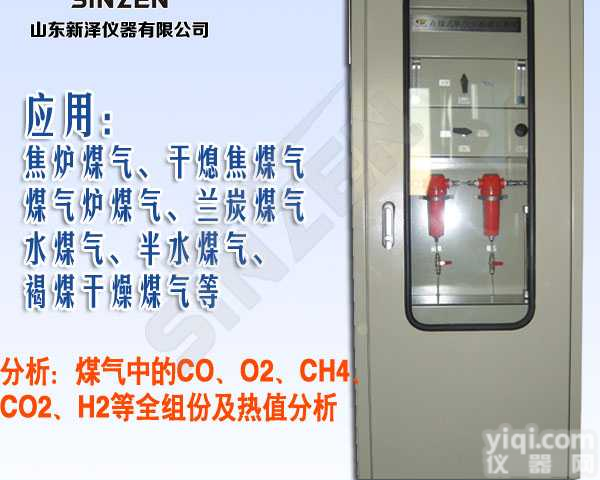

TK-6000焦炉、煤气发生炉、热风炉气体分析系统

一、系统简介

TK-6000焦炉、煤气发生炉、热风炉气体分析系统，是为了减少燃气排放污染，提高燃烧效率,回收显热，提高产品质量等目的而专门设计的分析系统,由于焦炉炉气、烟道气、干熄焦气、煤气发生炉炉气、热风炉炉气等测检点都不同程度地含有焦油、粉尘、低沸点有机物、H2S等硫物或水汽，具有高粘度、易结晶、有腐蚀性等特点，故气体成份复杂，易造成分析系统堵塞、腐蚀。我们采用多种新技术针对性设计的该系统具有安全可靠、抗腐蚀、无堵塞、取样真实、响应快、分析精度高、配置和选型佳等诸多特色。

焦炉煤气的主要成分表（仅供参考）

焦炉煤气中杂质含量表（mg/m3）

二、检测工艺点及测量组分

检测工艺点：风机后、电捕焦油器前/后

分析组分：O2（0-5%量程可调）

分析仪器的选择：电化学、磁氧、激光

三、系统主要技术参数

（1）测量范围：O2（0.0～5.00）%（量程可选）；

（2）大允许误差：±0.1%F.S；

（3）分辨率：0.01%；

（4）稳定性：零点漂移±1%FS/7d；

            量程漂移±1%FS/7d；

（5）重复性：0.1%；

（6）预热时间：10min；

（7）样气流量：（0.3～0.5）L/ min；

（8）样气接口尺寸：G1/2；

（9）电器接口尺寸：1/2NPT；

（10）工作电源：AC220V±10%，50HZ；

（11）工作环境：温度 －5℃～+45℃；

湿度 ≤90%RH；

（12）防爆等级：ExdIICT6；

（13）模拟输出：4～20mA；

（14）样气压力：0.05MPa≤入口压力≤0.1Mpa。
