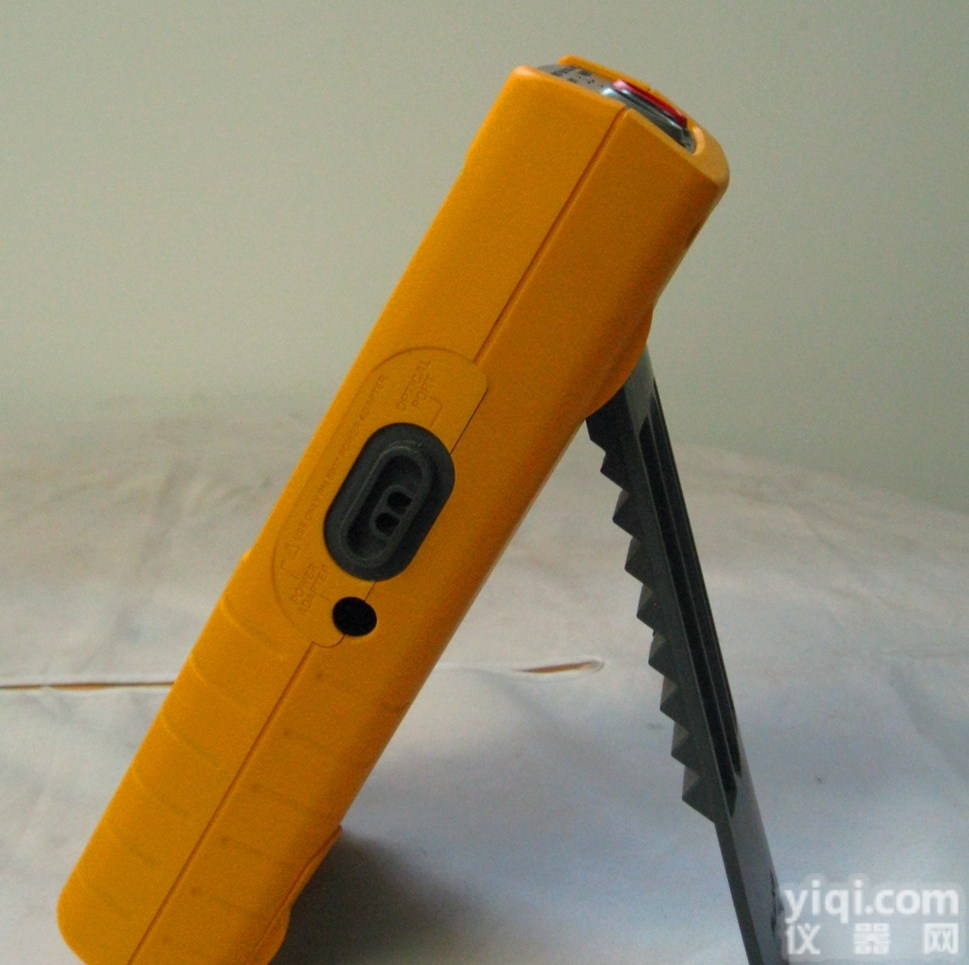

F43B 电能质量分析仪
- 型号： F43B
- 产地：郑州市
- 供应商：郑州君达仪器仪表有限公司
- 供应商报价：面议
- 标签：电能质量分析仪
产品库
| 输入特性 | 输入阻抗：1MΩ, 12pF，输入电压：600V 真有效值, CATⅢ | ||
| 真有效值电压（ac+dc） | 5.000V, 50.00V, 500.0V, 1250V | ||
| ±（1%+10个字）>1.4Vrms | |||
| 真有效值电流（ac+dc） | 50.00A, 500.0A, 5.000kA, 50.00kA | ||
| ±（1%+10个字）>3Arms | |||
| 主频率 | 40.0 至 70.0Hz，±（0.5%+2个字） | ||
| 功率 | 250W, 2.50kW, 25.0kW,250kW,2.50MW | ||
| ±（4%+4个字） | |||
| 功率因数 位移功率因数 | 0.00 至 0.2 | Not specified | |
| 0.25 至0.90 | ±0.04 | ||
| 0.90 至 1.00 | ±0.03 | ||
| 电压/电流 | 基波 | ±（3%+2个字） | |
| 至31次谐波 | ±（5%+3个字） | ||
| 至51次谐波 | ±（15%+5个字） | ||
| 功率 | 基波 | ±（5%+10个字） | |
| 至31次谐波 | ±（10%+10个字） | ||
| 至51次谐波 | ±（30%+5个字） | ||
| 频率 | 基波 | ±0.25Hz | |
| 相位 | 基波至51次谐波 | ±3°至±15° | |
| K-因数 | 1.0至30.0 | ±10% | |
| 记录 | 时间 | 4分钟至16天可选 | |
| 电压 | 真有效值5.000V, 50.00V 500.0V, 1250V | ±（2%+10个字） | |
| 电流 | 真有效值50.00A, 500.0A, 5.000kA, 50.00kA | ±（2%+10个字） | |
| V/A/Hz | 电压，电流，频率 | ||
| 功率 | Watts, VA, VAR, DPF,频率 | ||
| 谐波 | 谐波失真总量（THD），谐波电压（电流，功率），频率，相位 | ||
| 电阻 | 电阻，二极管，通断，电容 | ||
| 示波器 | 交直流电压，交直流电流，频率，脉宽，相位，占空比，zui大zui小峰值，峰值差，峰值因数 | ||
| 瞬态事件捕捉 | zui小脉宽 | 40ns | |
| 电压门限设置 | 20%, 50%, 100%, 200%的上下正常值 | ||
| 光标位置zui小和zui大电压 | 10V, 25V, 50V, 125V, 250V, 500V, 1250V | ±5% 满量程 | |
| 冲击电流 | 电流量程 | 1A, 5A, 10A, 50A, 100A, 500A, 1000A | |
| 冲击时间 | 1s, 5s, 10s, 50s, 100s, 5min | ||
| 光标读数 | 12.5A, 25A, 50A, 125A, 250A 500A, 1250A, 2500A, 5kA | ±5%满量程 | |
| 光标间时间 | 4至235像素（1个象素=冲击时间/250） | ±（0.2%+2） | |
| 示波器显示 | 时间量程 | 20ns/格至60s/格 | |
| zui大采样率 | 25MS/s | ||
| 带宽 | 电压通道[1] 电流通道[2] | 20MHz，TL测试线为1MHz 15kHz，80i-500s探头10kHz | |
| 耦合 | AC, DC | ||
| 垂直灵敏感 | 5mV/格至500V/格 | ||
| 垂直分辨力 | 8比特（256层） | ||
| 记录长度 | 每个通道512个采样 | ||
| 触发源 | 输出1,输入2 | ||
| 时基模式 | 正常，滚动，单次 | ||
| 预触发 | 至10个格 | ||
| 测量功能 | 交流，直流，交流＋直流，峰值，峰峰值， 频率，占空比，相位，脉宽，峰值因数 | ||
| 电阻 | 500.0Ω, 5.000kΩ, 50.00kΩ 500.0kΩ, 5.000MΩ, 30.00MΩ | ±（0.6%+5个字） | |
| 二极管电压 | 正常 | ±（2%+5个字） | |
| 通断 | 蜂鸣＜（30Ω±5Ω） | ||
| zui大电流 | 0.5mA | ||
| 电容 | 50.00nF, 500.0nF, 5.000μF, 50.00μF, 500.0μF | ±（2%+10个字） | |
| 温度（选件） | -100.0℃至400.0℃ -200.0°F至800.0°F | ±（0.5%+5个字） | |
| 光电隔离 RS-232C | 至打印机 | 支持HP Laserjet®Deskjet®Epson FX/LQ and Postscript printers 通过PAC91打印机转换器 | |
| 至PC机 | 随机软件 | ||
| 软件 | Fluke View ®：Win31, Win95, Win NT环境，4M硬盘空间 | ||
| 电源 | 线路电压适配器/充电器,内置Ni-Cd充电电池，使用4小时 | ||
| 环境要求 | 0℃至50℃，MIL 28800E、 Type 3、ClassⅢ、Style B，封装IP51（防尘，防水滴） | ||
| 尺寸重量 | 232H×115W×50D mm，1.1kg | ||
| 安 全 | 符合IEC 61010-1三类600V安全标准 | ||
| 冲击保护 | A和B输入，6kV | ||
| 浮地测量 | 600V rms任何端子至地 | ||
| 保 修 | 主机三年，附件一年 | ||
