| | ·概 述
CCCX4000系列电气阀门定位器与气动执行器配套使用，输入4~20DC mA的直流电流信号转换成输出气压力，控制执行机构的动作。同时根据执行机构的位移行程进行反馈，使阀门的位置能够按调节器输出的控制信号进气正确定位。
CCCX4121用于单作用式（弹簧复位）气动执行器和CCCX4122双作用式。
|
| | ·主要技术参数
| 内 容 | 单作用式 | 双作用式 | | 输入信号 | 4～20mA DC | | 输入阻抗 | 250Ω ±5% | | 输出特性 | 百分比 | | 气源压力 | 0.14～0.7Mpa（140～700KPA） | | 输出压力 | 0～0.7MPA（0～700KPA） | 角行程
| 0～90 ℃ | 耗 气 量
| 输出气压 50% 时耗气量
单作用式：140kpa 气压=5NI/mim
双作用式：400kpa 气压=15NI/mim | | zui大处理容量 | 输出侧气源放空气时
单作用式：140kpa 气压=175NI/mim
双作用式：400kpa 气压=400NI/mim | | 线 性 度 | ±2% | | 滞 后 度 | 1% | | 灵 敏 度 | ±0.5% | | 重 复 性 | ±0.5% | | 环境温度 | -20 ℃ ～ +80 ℃ | | 防爆等级 |
耐压防爆型 （隔爆型）d Ex dIIBT6
耐压防水型（增安型）e Ex eIIT6、IP55、IP65
本质安全型（本安型） i Ex iaIICT6

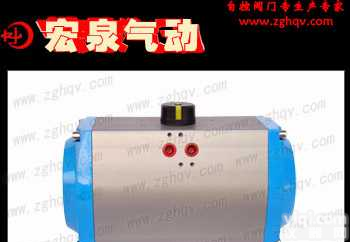

| | 气源接口 | G1/4 | | 电气接口 | G1/2 | | 压力表接口 | G1/8 | | 外壳材料 | 铸铝合金（表面喷塑） | | 重 量 | 3KG | |
| | ·结构图 | NO | 名称 | 数量 | NO | 名称 | 数量 | | 1-1 | 底座 | 1 | 1-10 | 圆头小螺钉 | 2 | | 1-2 | 罩壳 | 1 | 1-11 | 圆头小螺钉 | 1 | | 1-3 | 压力表 | 1（2） | 2-1 | 调节装置 | 4 | | 1-4 | 反馈弹簧 | 1 | 3-1 | 杆组件 | 1 | | 1-5 | 负载控制弹簧 | 1 | 4-1 | 凸轮部件 | 1 | | 1-7 | E形止动圈 | 2 | 5-1 | 调零部件 | 1 | | 1-8 | 圆头小螺钉 | 4 | 6-1 | 扭力矩马达组件 | 1 | | 1-9 | 圆头小螺钉 | 2 | 7-1 | 电源接线盒 | 1 | |
| 双作用式 |
| | |
| |
| | |
| | 压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度,锁紧螺母（E）。反之压缩空气则从气口（A）进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。 |
| | 单作用式（弹簧复位） |
| | |
| |
| | |
| | 压缩空气从气口（B）进入气缸两活塞（C）之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口（A）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）逆时针方向旋转90度。在压缩空经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口（B）排出，同时使两活塞（C）的齿条同步带动输出轴（D）（齿轮）顺时针方向旋转90度。可以从两端调整微量角度，松动螺母（E）用内六角扳手拧动调节螺栓（F）调整所需角度,锁紧螺母（E）。 |
