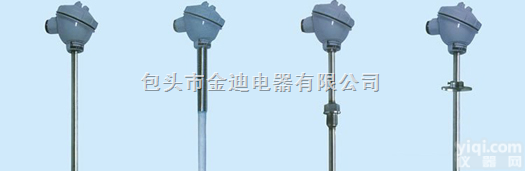

WR系列 铠装热电偶

单点多点铠装热电偶是本公司精心设计制造并符合国际电工委员会（IEC）标准新一代系列产品，是为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业特别设计的专用传感器。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质。
   多点铠装热电偶有多支多点和单支多点两种。单支多点为本公司引进国外先进工艺生产。产品是在一根外护管内组装多支独立铠装绝缘式热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。产品外径通常为Ф6-Ф8mm。使用本产品时用户需自备外保护管，否则只能测量常压和非腐蚀性介质；产品不能大幅度弯曲，以防损毁内部铠偶。
原理
的工作原理是，两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。的结构原理是，是由导体、高绝缘氧化镁、外套 1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。产品主要由接线盒、接线端子和铠装热电阻组成基本结构，并配以各种安装固定装置组成。分绝缘式和接壳式两种。

热响应时间

在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所得的时间称为热响

应时间，用τ0.5表示。

绝缘电阻

当周围空气温度为 20±1.5℃，相对湿度不大于80%时，绝缘型的偶丝与外套管

之间的绝缘电阻值应符合下表的规定。

可挠曲率半径不小于其外径的5倍。

注：1、￠3绝缘式名义总长L，不得大于10000mm。
2、外径d≤￠5mm，并有防溅式或防水接线盒的产品，用户在安装时请注意，热电偶露出设备部份必须加装支架等辅助支承，增加刚度，确保坚固，防止接线盒来回摇振，损坏热电偶。
