HM10 高精度压力传感器
- 型号：HM10
- 产地：南京市
- 供应商：南京宏沐科技有限公司
- 供应商报价：面议
- 标签：高精度压力传感器
产品库

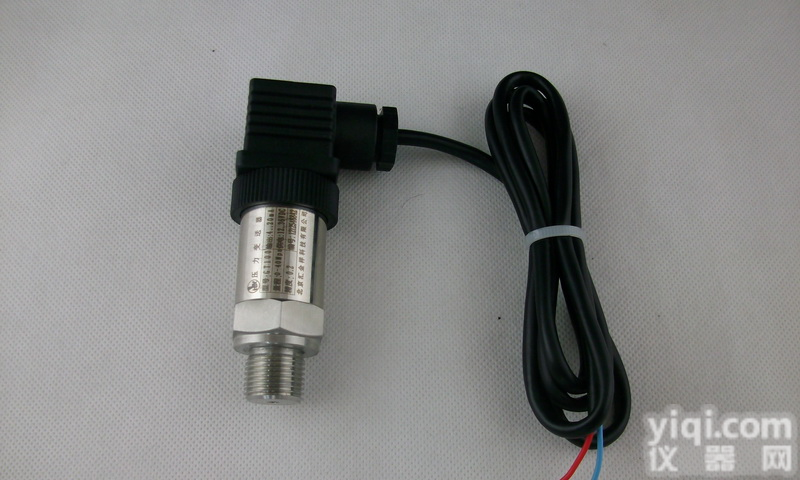

HM10高精度压力传感器
产品概述
HM10高精度压阻式压力传感器，是采用德国HeLM公司先进的硅压阻力敏元件封装在不锈钢壳体内组装调试而成，外壳和接口材料均为不锈钢，介质兼容性好，性能稳定可靠，精度高，密封垫端面密封。
产品特点
◇ 测量范围：-0.1MPa~0~10kPa...70MPa
◇ 全不锈钢结构
◇ 标准螺纹引压测量方式
◇ 恒流源、恒压源供电
◇ 激光调阻补偿零点和满度温度性能
◇ 选用固态压阻式压力传感器，高可靠性、高精度
◇ 体积小，且结构形式多样可选择
产品应用
◇ 各种动静态气、液体介质的压力测量 ◇ 汽车电子
◇ 航空航天 ◇ 气压控制
◇ 通风系统 ◇ 工业测量
性能参数
| 测量范围 | -0.1MPa~0~10KPa...70MPa | |
| 过载能力 | 过压2倍量程 | |
| 供 电 | 1.5mA DC | 10～24V DC 恒压 |
| 零点输出 | 0±2 mV DC | 0±2 mV DC |
| 满量程输出 | 70~110mVDC | 70~110mV DC |
| 测量介质 | 与316不锈钢兼容的气体或液体 | |
| 综合精度 （线性、重复性、迟滞） | ±0.1%FS | ±0.25%FS | ±0.4%FS | ||
| 长期稳定性 | ≤±0.1%FS/年 | ||||
| 工作温度 | -40～ | ||||
| 补偿温度 | -10～ | ||||
| 温度性能 | 零点温度系数： ±0.02%FS/℃（典型值） ±0.04%FS/℃（zui大值） | ||||
| 灵敏度温度系数： ±0.02%FS/℃（典型值） ±0.04%FS/℃（zui大值） | |||||
| 热迟滞 | ±0.1%FS/℃（典型值） | ||||
| 材料 | 外壳：不锈钢1Cr18Ni9Ti | 膜片：不锈钢 | |||
| 电缆：聚氯乙烯电缆 | 密封：氟橡胶密封圈 | ||||
| 电气连接 | PG7电缆接线 | 接插件DIN43650 | |||
| 响应时间 | ≤1 ms | |
| 分辨率 | 无限小（理论），1/100000（通常） | |
| 绝缘电阻 | 100MΩ / 500VDC | |
| 外壳防护等级 | IP67（电缆型） | IP65（插座型） |
| 重量 | 约 | |
| 振动 | 在10gRMS，20~2000Hz条件下无变化 | |
| 冲击 | | |
| 寿命 | 1×108压力循环 | |
产品选型
| HM10 | 高精度压力传感器 | |||||||
| | 压力类型 | 表压（G可不标）； 绝压（A） ；密封参考压（S） | ||||||
|
| 量 程 | （ 0~ X KPa或MPa） | ||||||
|
| | 代号 | 综合精度（线性+重复性+迟滞） | |||||
|
| 1 | ±0.5%FS | ||||||
|
| 2 | ±0.25%FS | ||||||
|
| 3 | ±0.1%FS | ||||||
|
| 代号 | 供电电源 | ||||||
|
| D1 | 1.5mA DC 恒流 | ||||||
|
| D2 | 10~24VDC 恒压 | ||||||
|
| 代号 | 信 号 输 出 | ||||||
|
| V1 | 0±2mV~90±20mV | ||||||
|
| 代号 | 附加功能 | ||||||
|
| F1 | M20x1.5 外螺纹 | ||||||
|
| F2 | G1/4外螺纹 | ||||||
|
| F3 | 1/4NPT外螺纹 | ||||||
|
| F0 | 特殊 | ||||||
|
| W1 | 电缆型（IP67， | ||||||
|
| W2 | 航空插座型（IP65） | ||||||
|
| P | 齐平膜型 | ||||||
|
| E | 本安防爆型Ex iaIICT5 | ||||||
|
| | |||||||
| HM10 （0~200KPa）—1 —D2 —V1 —F2—W1—E | ||||||||
选型提示：
1. 在现场安装齐平膜片产品时，要采用正确的密封方式，以防安装应力影响产品稳定。
2. 本公司可根据用户的要求可提供70MPa以上高压产品或宽温补范围的产品.
3. .选型附加功能代号“E” 本安防爆型Ex iaIICT5，须经安全栅供电。
4. 特殊要求，请与本公司商洽。
