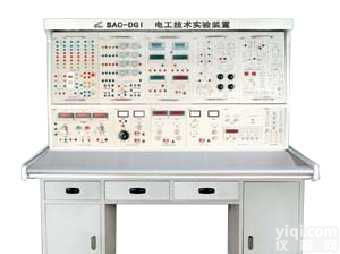

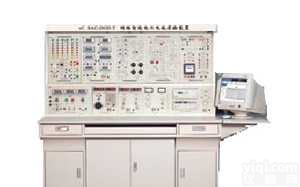

SAC-DGI-C电工技术实验装置

SAC-DGI-C型电工技术实验装置采用台式结构，钢骨架表面喷塑工艺制造，该产品广泛适用于“电工学”、“电路原理”、“信号与系统”、“电工基础”等高校教学课程的基本实验，是电工技术实验项目较全面的系统装置。

产品概述

　　与SAC-DGI-B型相比，C型产品在交流电源、测量仪表和实验项目上有增加，具体内容如下：

　　 （一）电源、信号源及仪表部分

　　　　　（1）三相／单相交流电源
　　　　　　　 提供三相0-420V可调交流电源，三相电流型漏电保护，隔离变压器、电压型漏电保护器，过压保护器。380V/220V三相转换开关，钥匙开关，保险丝及整机用交流电源，220V插座，启停控制，日光灯照明。
　　　　　（2）测量仪表
　　　　　　　 提供以下仪表：
　　　　　　　　　①直流电压表0-20V
　　　　　　　　　②直流电压表0-200V
　　　　　　　　　③直流电流表0-200mA
　　　　　　　　　④直流电流表0-2A
　　　　　　　　　⑤交流多功能数字表（两块）：
　　　　　　　　　　可测交流电压0-10-100-500V，自动换量程
　　　　　　　　　　交流电流0.1-1-3.5A，自动换量程
　　　　　　　　　　功率0-1KW
　　　　　　　　　　功率因数0-1

　　（二）实验挂箱可完成基本实验项目（可自行设计扩展实验）

　　　　　（1）　基尔霍夫定律（特勒根定理）
　　　　　（2）　戴维南定律及功率传输zui大条件的研究
　　　　　（3）　电流源及电压源的等效变换
　　　　　（4）　电路元件的伏安特性
　　　　　（5）　简单RLC电路的过渡过程
　　　　　（6）　电阻、电容、电感的串、并联谐振
　　　　　（7）　T/π双口网络测试
　　　　　（8）　RC选频网络特性测试
　　　　　（9）　串联谐振
　　　　　（10） VCVS，VCCS，CCVS，CCCV受控源研究的实验
　　　　　（11） 负阻抗变换器
　　　　　（12） 电阻的△/Y变换
　　　　　（13） 日光灯电路的连接及功率因数提高
　　　　　（14） 单相电度表的校验
　　　　　（15） 单相电路的研究
　　　　　（16） 交流参数的测定
　　　　　（17） 三相电路研究
　　　　　（18） 三相电路相序及功率测量
　　　　　（19） 铁芯变压器特性的研究
　　　　　（20） 互感器电路的观察（根据用户需求可选）
　　　　　（21） 移相电路设计及相位测试实验
　　　　　（22） 无源滤波器的设计及特性测试实验
　　　　　（23） 有源滤波器的设计及特性测试实验
　　　　　（24） 信号采样实验
　　　　　（25） 信号分解实验
　　　　　（26） 信号合成实验
