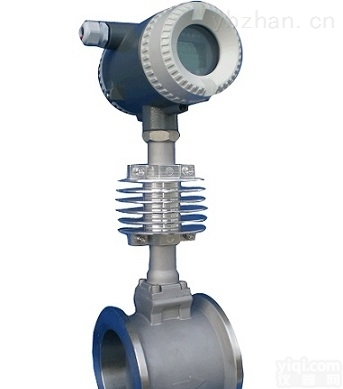

HVF100 液体漩涡流量计

涡街流量计一、用途：
HVF100系列涡街流量传感器防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为“iaⅡCT4"，该仪表适用于工厂C级T4组及其以下的爆炸性场所。

涡街流量计特点：
◆压力损失小，量程范围宽，量程比达10-40。
◆无可动部件，长期稳定，结构简单便于安装和维护。
◆可测介质温度达+350℃（特殊时另行协商）。
◆采用消扰电路和抗振传感头，具有一定抗环境振动性能。
◆电器部分可以在不停止管内流体的情况下更换。

涡街流量计技术指标：

适用介质：气体、液体、蒸汽
可测介质温度：-40℃—150℃；-40℃—280℃；-40℃—350℃；-40℃—450℃
公称压力：2.5MPa＞2.5MPa协商供货
精度等级：1级，0.5级
输出信号：电压脉冲：低电平≤1V,高电平≥6V，脉冲宽0.4ms,负载电阻＞150Ω
4—20mA：转换精度±0.5%满度值，负载电阻19V—350Ω,24V—500Ω,30V—750Ω 现场液
晶显示：瞬时流量6位显示,m3/h或kg/h,t/h转换精度±0.1%；累积流量8位显示,m3,
kg,t,转换精度±0.1%

涡街流量计供电电源：电压脉冲输出时：+12VDC或+24VDC
4—20mA输出时：+19VDC—+30VDC
环境温度：电压脉冲输出：-30℃—+65℃；4—20mA输出：-10℃—+55℃；现场液晶显示：25℃—55℃
防爆标志：iaⅡCT4防爆合格证号CE960332；系统防爆证号CE003001
表体材料：1Cr18Ni9Ti其他材料协议供货
