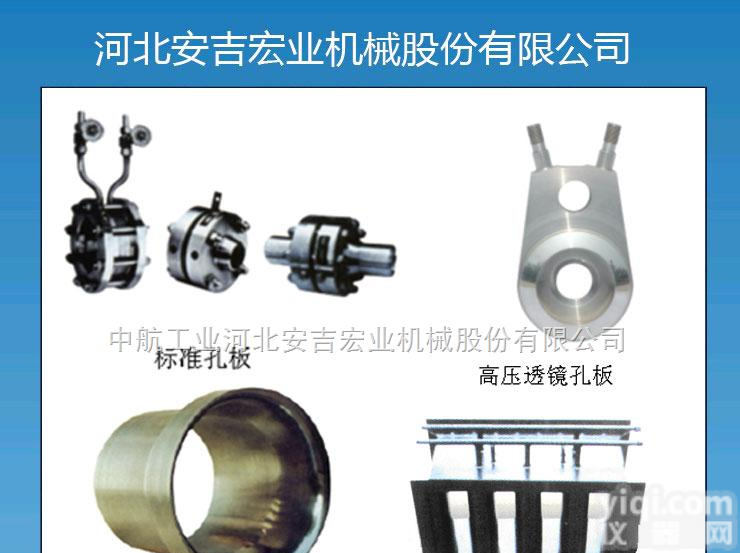

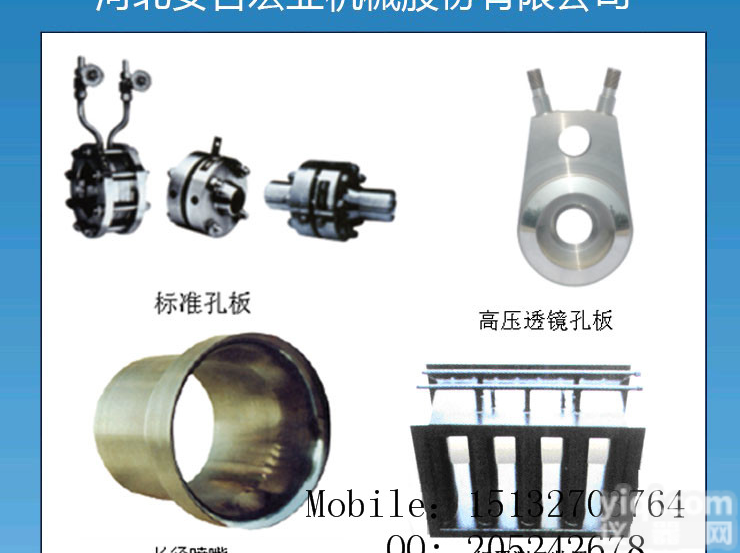

LG系列 流量测量节流装置



我公司生产的孔板、喷嘴、文丘里管等节流装置均可与气动、电动差压变送器配套使用，对充满管道中单相均质的各种液体、气体及蒸汽流量测量，也可与调节仪表配套使用，对流量进行调节。它广泛用于石油、化工、冶金、电力、造纸等部门。

充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，静压力降低，在节流件两侧产生静压力差。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。工作原理如图1所示。

计算流量的基本公式如下：









      C-流出系数，无量纲

      d-工作条件下节流件的节流孔径，m                                                       图一、工作原因

      D-工作条件下上游管道内径，m

      q_m-质量流量，kg/s

      q_v- 体积流量，m³/s

       ß–直径比d/D，无量纲

       P- 流体的密度，kg/m³

     -可膨胀性系数，无量纲

       ΔP-节流装置上游取压口静压力P₁与下游取压口静压P₂之差，Pa。





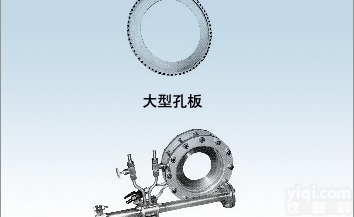

孔板节流装置是目前用于流量测量中较普遍的一种节流装置，它因易安装、不易堵塞、使用寿命长等特点被广泛应用。孔板节流装置按取压方法的不同可分为法兰取压、环室取压、钻孔取压及径距取压等。

表1：  取压方式表示方法                                表2：   节流件形式表示方法





















表3：公称通径表示方法

压力表示表4：公称压力表示方法表                                                                  表 5：直管段表示方法











注：按表1-5的顺序填入要选取的内容

按以下选举例格式填写

选型举例：LG-YF0504B为流量测量节流装置，标准孔板，法兰取压，公称通径DN50，公称压力4.0MPa，带上下游直管段的节流装置。

注：本公司生产的节流装置可按用户要求成套供货或供应零部件。



法兰取压节流装置具有便于加工，容易安装，容易清理赃物，不易堵塞等优点。法兰上的取压孔ZX线至孔板端面的距离为25.4mm，直接在法兰上钻直孔取压。为便于装卸和调整孔板，在取压法兰上设置了顶丝机构。





1.1  公称压力： PN1.6MPa                             1.2  材    质： 孔板及提柄：1Cr18Ni9Ti

1.3  公称通径： DN50-60                                                    法兰及其它：20号钢

1.4  使用温度： 见附表                                                         垫      片：耐油橡胶石棉板

1.5  法兰标准： JB/82.1-94  JB/82.2-94





安装尺寸见表6，结构见图2

表6  标准孔板安装尺寸

图2  标准孔板安装结构图





1.1  标准孔板适用于中等操作温度和操作压力，精度要求不太严格的场合。

1.2  偏心孔板适用含凝液的气体或含固体颗粒的液体介质的一般流量及流量调节系统。

1.3  1/4圆孔板适用较低雷诺数体的流量测量，孔板开孔直径和管线内径之比ß的值在0.2-0.573之间。1.4  当流体雷诺数ReD>4000时，对节流装置上下游直管段的要求与标准孔板的要求相同。





2.1  公称压力： PN4.0MPa                   2.2  材    质：孔板及提柄：1Cr18Ni9Ti

2.3  公称通径：标准孔板、偏心孔板DN50-500mm               法兰及管段：20号钢

1/4圆孔板DN40-150。                       垫片：耐油橡胶石棉板

2.4法兰标准：JB/T82.1-94;JB/T82.2-94       2.5  使用温度：见附表



   分三种形式：

3.1（不）带上下游直管段法兰取压标准孔板、偏心孔板、1/4圆孔板节流装置

    安装尺寸见表7及表8，结构见图3：



图3  （不）带上下游直管段法兰取压标准、偏心、1/4圆孔板结构图



表7   不带上下游直管段法兰取压标准、偏心孔板安装尺寸：



表8   不带上下游直管段法兰取压1/4圆孔板安装尺寸：

1.1  公称压力： PN6.3;10.0;16.0MPa;             1.2  材      质： 孔      板：1Cr18Ni9Ti

1.3  公称通径： DN50-400；                      1.4  法兰及管段： 20号钢

1.5  使用温度： 见附表                          1.6  垫      片：八角形金属环垫

1.7  法兰标准： JB/T82.4-94                                       （JB/T89-94与孔板做成一体）





2.1（不）带上下游直管段半尘取压标准孔板节流装置。

安装尺寸见表9，结构图4：

表9（不）带上下游直管段法兰取压标准孔板安装尺寸：







































角接取压孔板节流装置分为环室取压标准孔板（喷嘴）和钻孔取压标准孔板（喷嘴）两种结构，其中环室取压主要用于DN400以下而

钻孔取压用于直径较大即DN≥400和压力较低的场合。





1.1  公称压力：PN1.0;1.6;2.5Mpa            1.2  材   质：孔板：1Cr18Ni9Ti

1.3  公称通径：DN50-400                                  环室、法兰及管段：20号钢

1.4  使用温度：见附表                                    垫片：中压橡胶石棉板

1.5  法兰标准：JB/T82.3-94





分三种形式

1.（不）带上下游直管段角接环室取压标准孔板（喷嘴）节流装置。

安装尺寸见表10，结构见图5。



表10：(不)带上下游直管段角接环室取压标准孔板（喷嘴）安装尺寸。

























段角接环室取压标准孔板（喷嘴）结构图

1.1  公称压力：PN4.0,6.3,10.0MPa              1.2  材    质：孔板：1Cr18Ni9Ti

1.3  公称通径：DN50-400                                      环室、法兰及管道：20号钢

1.4  使用温度：见附表                                             垫片：耐油石棉橡胶板

1.5  法兰标准：JB/T82.3-94



分三种形式：

1．（不）带上下游直管段角接环室取压标准孔板（喷嘴）节流装置。



安装尺寸见表11，结构见图6：



表11  (不)带上下游直管段角接环室取压标准孔板（喷嘴）安装尺寸：





































图6  (不)带上下游直管段角接环室取压标准孔板(喷嘴)结构图

1.1  公称压力：PN1.0MPa

1.2  公称通径：DN700-1000

1.3  使用温度：见附表

1.4  法兰标准：JB/T81-94

1.5  材    质：孔板及提柄：1Cr18Ni9Ti

法兰及管段：20号钢

垫      片：中压橡胶石棉板

2  安装尺寸及结构图

安装尺寸见表12，结构见图7。







表12   角接钻孔取压标准孔板安装尺寸。            图7 角接钻孔取样标准孔板结构图



















&nb, sp;注：小管径孔板仅适用于12≤DN≤40情况下订货，请用户提出要求；

径距取压主要用于长颈喷嘴节流装置





喷嘴节流装置与孔板节流装置都是用于流量测量的一种节流装置而不同之处在于两者所选用节流件的差别，喷嘴节流装置的节流元件为喷嘴。按外形结构可分为LSA1932喷嘴；长径喷嘴如图所示：







             图8   ISA1932喷嘴结构图                图9  长径喷嘴结构图



见PN1.0、1.6、2.5、4.0、6.3、10MPa角接环室取压标准孔板（喷嘴）节流装置。



安装尺寸见表16、17、18、19、20、21；

结构图见图9、10、11、12、13、14。



4.1   使用要求

4.1.1 流体，无论是气体或液体，在物理学或力学方面必须是均匀单相流体，并且必须知道操作条件下流体的密度和粘度。

4.1.2 流体状态必须是稳定流，或可看作是稳定流的缓慢变化流动，此外流体流经节流装置时，不得有相的变化。计算时对液体按等温变化计算，对气体按绝热变化计算。对于气体，节流装置下游取压口的静压与上游取压口的静压之比必须大于0.75。

4.1.3 标准孔板、喷嘴、管道内径D、直径比 、雷诺数R_eD适用范围见表13

表13  标准孔板、喷嘴使用范围



4.1.4孔板上游管道的相对粗糙度上限值应符合表14的规定

表14上游管道相对粗糙度上限数值表

注：K-管道内壁JD平均粗糙度（mm），GB2624-81；D-管内径（mm）， -节流件的节流孔直径与管道内径之比。

4.1.5节流装置带管段时，与管道的接口焊接处，产生的错位台阶，应不大于表15所列数值。

表15节流装置带管段时，与管道的接口焊接处，产生的错位台阶数值表





 4.2  安装要求

节流装置的管段和管件为节流上游侧

*个局部阻力和第二个局部阻力件，节

流件下游侧*个局部阻力件和从节流件

上游侧第二个局部阻力件到节流件下游侧

*局部阻力件之间的管段以及差压信号

管路。如图18所示：

1.节流件前后的直管段必须是直的，不得

有肉眼可见的弯曲。

2.测量管的内表面应清洁，无凹坑和沉积物，至少在一次装置上游10D和下游5D长度范围内，符合粗糙度参数的规定并不能结垢。

3.如果在上游zui短直管段入口和下游zui短直管段出口之间流体温度变化满足测量不确定度的要求，也可以不加保温套。

4.如必须装调节阀，则建议把调节阀装在下游5D直管段之后。

5.如必须在节流件上游装隔离阀，则应该选用对流场影响小的阀门。

6.安装在节流件上、下游的直管段长度与上游阻力件的形式和β值有关，其zui小长度见表：本公司生产的节流装置所带的上下游直管段长度见节流装置各型号安装尺寸表，设计选用时必须根据具体工程的配管情况，按表26所要求的zui小直管段长度将节流装置前后的直管段长度延长。至少应该满足节流装置前10D后50D的测量管长度要求。



1.节流件在安装时，应注意流向并与管道轴线垂直安装，节流件前端面与管道轴线不直度在±1°以内。

2.节流件与管道必须同心。其不同轴度e_x采用平板式的节流装置按此公式的10倍即10ex设计。此时流量系数将产生±0.3%的附加误差。

3.装置中所有垫片不得突出管内壁，密封垫片不得厚于0.03D。

4.节流件在工艺管道上安装，必须在管道清洗吹扫后进行。



  e_x：不同轴度（mm）   D：管道内径（mm）  β：节流孔直径与管道内径之比



表16孔板喷嘴所需的直管段长度



说明：所有的直管段长度都以D的倍数表示，应从一次装置的上游面算起。符合括号外的值，流出系数的附加不确定度为零，直管段小于括号外的值，但大于括号内的值时，应在流出系数的不确定度上算术相加±0.5%的附加不确定度。直管段长是指一次装置上游或下游的各种阻流件和一次装置本身之间所需的zui短直管段长度。
