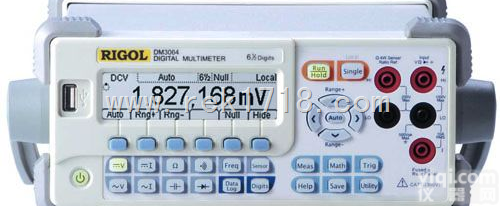

普源精电DM3000系列 数字万用表

产品型号

DM3051

DM3052

DM3054

读数分辨率

5 ¾

扩展配置

Null

LAN/GPIB

LAN/GPIB和巡检模块

产品型号

DM3061

DM3062

DM3064

读数分辨率

6 ½

扩展配置

Null

LAN/GPIB

LAN/GPIB和巡检模块

功能/量程/参数

分辨率/AC电压的频率

1年内准确度: ±读数的%+满度的%

输入阻抗/电流源电流

直流电压

200.000,0 mV

100 nV

0.0050+ 0.0017

10 MΩ或>10 GΩ

2.000,000 V

1 μV

0.0040+ 0.0004

10 MΩ或>10 GΩ

20.000,00 V

10 μV

0.0035+ 0.0003

10 MΩ或>10 GΩ

200.000,0 V

100 μV

0.0045+ 0.0003

10 MΩ

1000.000 V

1 mV

0.0045+ 0.0005

10 MΩ

直流电流

2.000,000 mA

1 nA

0.050 + 0.050

<0.03V

20.000,00 mA

10 nA

0.050 + 0.006

<0.3V

200.000，0 mA

100 nA

0.051 + 0.005

<0.3V

1.000,000 A

1 μA

0.045 + 0.015

<0.3V

10.000,00 A

10 μA

0.310 + 0.020

<0.6V

交流电压RMS

200.000 mV 至 750.000 V量程

3 Hz - 5 Hz

1.00 + 0.03

1MΩ

5Hz-10Hz

0.35 + 0.01

10 Hz-20 kHz/td>

0.35 + 0.03

20 kHz-50 kHz

0.12 + 0.05

50 kHz-100 kHz

0.60 + 0.08

100 kHz-300 kHz

4.00 + 0.50

交流电流RMS

20.000,0 mA 至 10.000,0 A 量程

3 Hz - 5 Hz

1.0 + 0.04

5 Hz-10 Hz

0.35 + 0.04

10 Hz-5 kHz

0.10 + 0.04

5 kHz-10 kHz

0.20 + 0.25

10.000,0 A量程

3 Hz - 5 Hz

2.0+0.06

5 kHz-10 kHz

1.1+0.06

10 Hz-5 kHz

0.42+0.06

5 kHz-10 kHz

0.42+0.1

电 阻（二线和四线）

200.000,0Ω

100 μΩ

0.010 + 0.004

1 mA

2.000,000 kΩ

1 mΩ

0.010 + 0.001

1 mA

20.000,00 kΩ

10 mΩ

0.010 + 0.001

100 μA

200.000,0 kΩ

100 mΩ

0.010 + 0.001

10 μA

1.000,000 MΩ

1 Ω

0.012 + 0.001

2 μA

10.000,00 MΩ

10 Ω

0.040 + 0.001

200 nA

100.000,0 MΩ

100 Ω

0.800 + 0.011

200 nA ||10 MΩ

电 容

2.000 nF

2 + 2.5

200 nA

20.00 nF

1+ 0.5

1 μA

200.0 nF

1+ 0.5

10 μA

2.000 μF

1+ 0.5

100 μA

20.000 μF

1+ 0.5

1 mA

200.0 μF

1+ 0.5

1 mA

其它功能及其指标

连续性测试

2 kΩ量程, 阈值变化范围1 Ω-2 kΩ

二极管测试

2 V量程, 1 mA测试电流，zui高测量压降达到2.4 V

任意传感器测量

支持多种Ansi标准的热电偶和电压、电流、电阻类型的任意感器

频率和周期

3 Hz0.333 s-300 kHz3.33 μs

数学运算功能

消零、zui小值/zui大值/平均值、dBm、dB、极限值测试

数据采集功能

数据记录、巡检、自动测量

其它功能

读数自动/保持、比率测量、内置10组设置存储、数据存储深度2 M 读数

zui高采样率

50 kSa/S启用Datalog功能时

读数分辨率

2,400,000 Count, 大于6 ½位

USB接口

USB Host、USB Device接口，支持U盘和USB打印机

其它接口设置

RS-232、GPIB（可选），支持SCPI命令集；差分切换巡检接口（可选）、LAN接口可选

显示屏

256×64 LCD显示。支持：双显、菜单、多语言操作、帮助系统和波形显示

虚拟机软件

支持Microsoft® Windows 98, Windows Me, Windows 2000, Windows XP.

zui大保护输入

直流电压1,000 V，交流电压750 Vrms ；直流10 A，交流电流10 Arms

抗冲击、振动

符合MIL-T-28800, 5级， III类

电源

AC 115/230 V, 45-65 Hz, zui大功耗20 W

重量

2.5 kg

5 ¾

功能/量程/参数

分辨率/AC电压的频率

1年内准确度: ±读数的%+满度的%

输入阻抗/电流源电流

直流电压

400.000 mV

1μV

0.025 + 0.002

10MΩ或>10GΩ

4.000,00 V

10μV

0.025 + 0.002

10MΩ或>10GΩ

40.000,0 V

100μV

0.025 + 0.002

10MΩ或>10GΩ

400.000 V

1mV

0.025 + 0.002

10MΩ

1000.00 V

10mV

0.025 + 0.002

10MΩ

直流电流

4.000,00 mA

10nA

0.02 + 0.02

50Ω

40.000,0 mA

100nA

0.05 + 0.01

50Ω

400.000 mA

1μA

0.05 + 0.002

1Ω

4.000,00 A

10μA

0.20 + 0.002

1Ω

10.000,0 A

100μA

0.25 + 0.002

0.01Ω

交流电压RMS

200.00 mV 至 750.00 V量程

3 Hz-5 Hz

1.00 + 0.05

1 MΩ

5 Hz-10 Hz

0.50 + 0.05

10 Hz-20 kHz

0.40 +0.05

20 kHz-50 kHz

1.00 + 0.05

50 kHz-100 kHz

3.00 + 0.10

100 kHz-300 kHz

1.20 + 0.20

交流电流RMS

20.000 mA 至 10.000 A 量程

3 Hz-10 Hz

1.50 + 0.04

50 Ω/20.000 mA

10 Hz-5 kHz

0.50 + 0.04

1 Ω/200.00 mA

1 Ω/1.000,0 A

5 kHz-10 kHz

2.00 +0.10

0.02 Ω/10.000 A

电 阻（二线和四线）

400.000 Ω

1 mΩ

0.05 + 0.002

1 mA

4.000,00 kΩ

10 mΩ

0.05 + 0.002

1 mA

40.000,0 kΩ

100 mΩ

0.05 + 0.002

100 μA

400.000 kΩ

1 Ω

0.05 + 0.002

10 μA

4.000,00 MΩ

10 Ω

0.06 + 0.002

1 μA

100.000 MΩ

1 kΩ

2.00 + 0.002

200 nA

电 容

4.000 nF

0.1 pF

2.0 + 0.2

200 nA

40.00 nF

1 pF

1.0 + 0.2

1 μA

400.0 nF

10 pF

1.0 + 0.2

10 μA

4.000 μF

100 pF

1.0 + 0.2

100 μA

40.00 μF

1 nF

1.0 + 0.2

1 mA

200.0 μF

10 nF

1.0 + 0.2

1 mA

其它功能及其指标

连续性测试

2 kΩ量程, 阈值变化范围1 Ω-2 kΩ

二极管测试

2 V量程, 1mA测试电流，zui高测量压降达到2.4 V

任意传感器测量

支持多种Ansi标准的热电偶和电压、电流、电阻类型的任意感器

频率和周期

3 Hz0.333 s-300 kHz3.33 μs

数学运算功能

消零、zui小值/zui大值/平均值、dBm、dB、极限值测试

数据采集功能

数据记录、巡检、自动测量

其它功能

读数自动/保持、比率测量、内置10组设置存储、数据存储深度2 M 读数

zui高采样率

50 kSa/S 启用Datalog功能时

读数分辨率

480,000 Count, 大于5 ¾位

USB接口

USB Host、USB Device接口，支持U盘和USB打印机

其它接口设置

RS-232、GPIB（可选），支持SCPI命令集；差分切换巡检接口（可选）、LAN接口可选

显示屏

256×64 LCD显示。支持：双显、菜单、多语言操作、帮助系统和波形显示

虚拟机软件

支持Microsoft® Windows 98, Windows Me, Windows 2000, Windows XP.

zui大保护输入

直流电压1,000 V，交流电压750 Vrms ；直流10 A、交流电流10 Arms

抗冲击、振动

符合MIL-T-28800, 5级， III类

电源

AC 115/230V, 45-65Hz, zui大功耗20W

重量

2.5 kg
