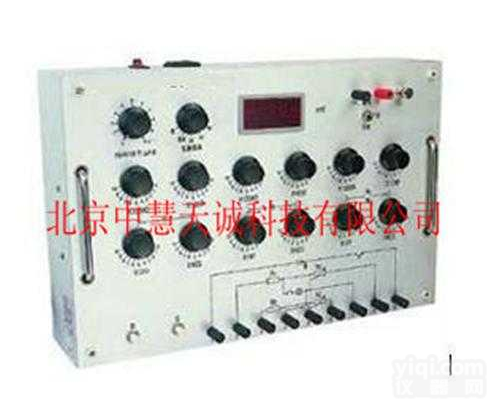

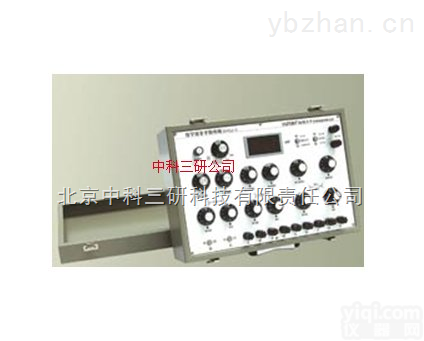

QJ-3 非平衡电桥（教学用）
- 型号：QJ-3
- 产地：'
- 供应商：南京泰普教学仪器厂
- 供应商报价：面议
- 标签：非平衡电桥（教学用）
产品库
1.仪器的使用条件
（1） 温度参考值：20±2℃
（2） 温度使用范围：5～40℃
（3） 相对湿度参考值：30%～70%
（4） 相对湿度使用范围：20%～80%
（5） 供电电压：单相AC220V±10%
2. 惠斯顿电桥（单桥）、三端电桥的参数
（1） 建议的测量范围：惠斯顿电桥：100Ω～11.11MΩ
三端电桥：10Ω～11.11MΩ
（2） 桥臂电阻的调节范围：1Ω～11.11KΩ
（3） 允许误差及工作电压见表一 表一
倍 率 | 量 程 | 精 度 | 工作电压 |
×0.01 | 10Ω～111.1Ω | 1% | 3V |
×0.1 | 100Ω～1.111KΩ | 0.5% | 3V |
×1 | 1KΩ～11.11KΩ | 0.2% | 3V |
×10 | 10KΩ～111.1KΩ | 0.5% | 6V |
×100 | 100KΩ～1.111MΩ | 2% | 9V |
×1000 | 1MΩ～11.11MΩ | 5% | 9V |
3. 开尔文电桥（双桥）
（1） 测量范围：10-4Ω～102Ω
（2） 桥臂电阻调节范围：R1、R2为100Ω、1KΩ、10KΩ，
R3为100Ω～11.11KΩ，步进值为1Ω。
（3） 允许误差见表二 表二
标准电阻 （Ω） | 测 量 范 围（Ω） | 误 差 | ||
R1=R2=100Ω | R1=R2=1KΩ | R1=R2=10KΩ | (R1=R2=1KΩ时) | |
10 | / | 10～100 | 1～10 | 0.5% |
1 | 10～100 | 1～10 | 0.1～1 | 0.5% |
0.1 | 1～10 | 0.1～1 | 0.01～0.1 | 0.5% |
0.01 | 0.1～1 | 0.01～0.1 | 0.001～0.01 | 2% |
0.001 | 0.01～0.1 | 0.001～0.01 | 0.0001～0.001 | 5% |
4.非平衡电桥
（1） 桥臂调节范围：10Ω～11.11KΩ，步进值1Ω
（2） 测量范围及精度见表三
表三
桥 路 形 式 | 测量范围 | 被测量的变化范围 | 测量电阻的精度 |
等 臂 电 桥 | 10Ω～11.11KΩ | ±25% | 0.5% |
卧 式 电 桥 | 10Ω～11.11KΩ | ±25% | 0.5% |
立 式 电 桥 | 10Ω～11.11KΩ | +100% -75% | 1% |
比 例 电 桥 | 10Ω～11.11MΩ | +100% -75% | 1% |
5.数字直流毫伏表
量程：-199.9mV～+199.9mV，三位半LED显示，平衡电桥时作指零仪使用，非平衡电桥时作数字毫伏表使用，精度0.5级
