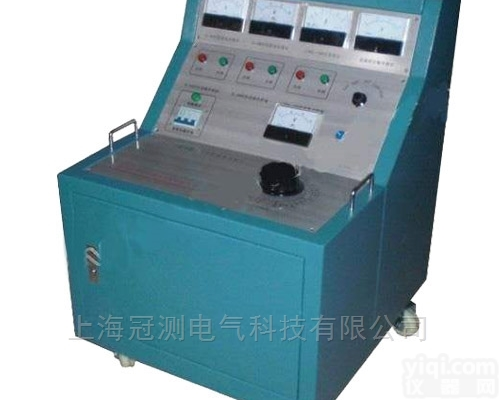

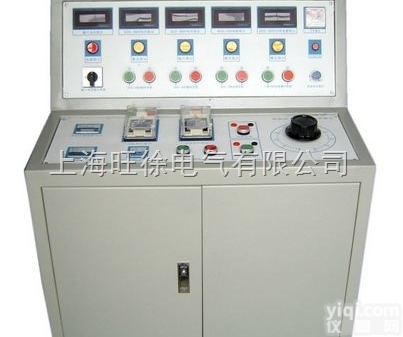

LYGK-Ⅱ 高低压开关柜通电试验台

LYGK-Ⅱ高低压开关柜通电试验台

主要用途：

高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

主要技术指标：

输入电源：三相四线AC380V

输出电压及电流：

①三相AC100V输出（固定值） 一组

②三相AC 0 - 10A输出（〈100V，可调值〉 一组

③单相24V、36V、110V、220V直流固定输出 一组

④交流操作电压输出AC 0 - 400V，220V时，电流小于10A 一组

⑤直流操作电压输出 DC 0 - 260V 一组

⑥直流合闸电源输出DC 0 -250V（300A，短时工作） 一组

⑦单相AC220V输出（固定值，插座形式） 二组

⑧三相AC380V输出（固定值，接线柱） 一组

⑨合闸控制接点⑤、⑧分闸控制接点⑥、⑦

固定值输出：DC24V、36V、110V

注：该试验台可根据用户的要求设计制造。
