LUGB 开封青天流量仪表气体液体涡街流量流速流量计

1、概述

1.1 原理及适用范围

    涡街流量计是目前国际上主要流量仪表产品之一，广泛应用于石油、化工、冶金、供热等部门。对液体、气体、蒸汽的流量进行检测和计量。

     在流体中设置三角柱型旋涡发生体，从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如图1所示，旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质的平均流速为V，旋涡发生体迎流面宽度为d，表体通径为D，即可得到关系式：

图1：涡街流量计原理示意图

 在旋涡发生体中装入检测探头及相应电路即构成了涡街流量传感器，LUGB—2型涡街流量传感的探头，采用特殊结构及材质，是改进型涡街流量传感器。

1．2  特点

检测元件不接触流体，可靠性高，介质适应性强

无可动部件，耐磨损，结构牢固、简单

良好的抗震性能

允许工作温度范围宽，-40℃~+350℃

测量范围宽，准确度高

脉冲信号输出或二线制4～20mA电流信号输出

2.基本参数

测 量 介 质 液体、气体、蒸汽(单相介质或可以认为是单相介质)

  饱和蒸汽在干度≥85％时，可以认为是单相介质

介质温度 -40℃~+250℃（350℃可选）

介质压力 1.6MPa   2.5MPa   4.0MPa(压力4.0MPa以上，需特殊定做)

准确度 1.0级  1.5级

量程比 1：10

流量范围 液体（0.4~7.0）m/s   气体（4.0~60.0）m/s  蒸汽（5.0~70.0）m/s

规    格 法兰型：DN15-DN300     插入型： DN100-DN3000

材    质 1Crl8Ni9Ti

雷诺数 正常2x104~7x106

阻力系数 Cd≤2.6

允许振动加速度 LUGB型≤0.2g

防护等级 IP65

防爆等级 EXdⅡCT6Gb

环境条件

环境温度 （-40~+55）℃ (非防爆场所)

（-20~+55）℃ (防爆场所)

  相对湿度      ≤85％

  大气压力      （86~106）kPa

供电电源 非防爆型 （12～32）VDC；3.6VDC

3、传感器结构形式及外形尺寸

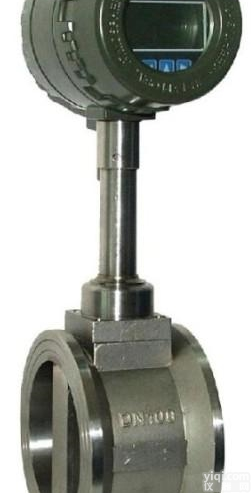

 法兰夹装型传感器结构

传感器是由检测体与检测放大器两部分及连接杆组成，表体及其组成部件和连接杆均由1Crl8Ni9Ti材料制成，具有防腐耐用之优点，内部旋涡发生体与表体之间采用气体保护自熔焊接，坚固耐用。检测探头与旋涡发生体的分离结构，使难以解决的因导压孔堵塞而不能工作的现象得到圆满的解决。
