GR/GZ-2S 北京灌注桩数字钻孔测井系统

北京灌注桩数字钻孔测井系统

型号：GR/GZ-2S

一、北京灌注桩数字钻孔测井系统概述

GZ-2S型灌注桩成孔质量检测系统(又称钻孔灌注桩检测仪或灌注桩孔径检测仪),是专为灌注桩的钻孔质量监测而设计，对灌注桩钻孔的深度、垂直度、孔径、孔底沉渣等参数进行测量，采用全数字化传输并自动在电脑中记录。

本系统具有测量精度高、重复性好、操作简单、使用方便、体积小、重量轻、运输方便等特点，深受广大测井工作者欢迎和使用，是灌注桩成孔质量监测的仪器。

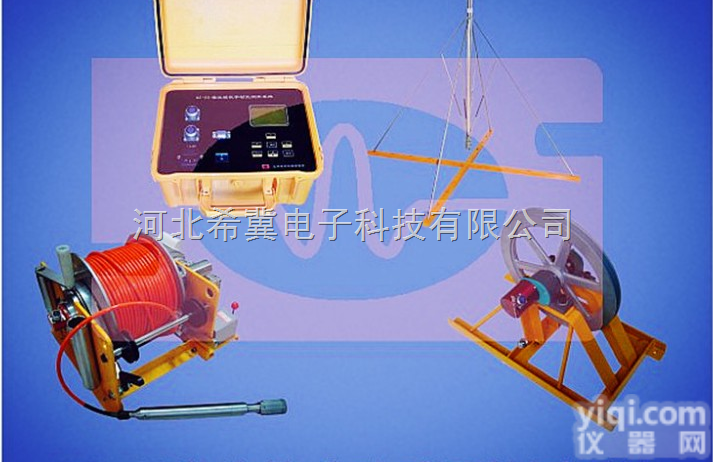

北京灌注桩数字钻孔测井系统

●GZ-2S型灌注桩成孔质量测井地面仪 ●JJY-1D型数字井径仪(600mm～2500mm)

●CZ-2型沉渣仪(产品) ●JJX-3D高精度数字测斜仪

●DJ0265型测井绞车(电动、手动两用) ●JH1000型井口滑轮

二、系统组成

地面仪技术指标：

工作电源：交流220V±10%，

频率50Hz，接地良好；

工作环境：温度：-20℃～+75℃；

地面仪尺寸：270×180×150（mm）

JJY-1D数字井径仪技术指标：

测量范围:选择不同型号的井径仪,可达到不同测量范围

JJY-1D-12型，测量范围：Φ600～Φ1200mm

JJY-1D-18型，测量范围：Φ600～Φ1800mm

JJY-1D-25型，测量范围：Φ600～Φ2500mm

测量误差：1%F.S

仪器耐压：20MPa

工作温度：-20℃～+75℃

仪器直径：Φ62mm

JJX-3D高精度测斜仪技术指标

顶角测量范围：0o～45o

测量精度为：±0.1o分辨率：0.01o

测量方式：点测，直读

测量点数：任意

井下仪工作环境 温度：0℃~85℃

耐压：25MPa

井下仪外形尺寸：Φ40×1350mm；

重量：6kg

CZ-2型沉渣仪主要技术指标

测量范围：0～20cm

测量误差：≤2cm,分辨率：2mm

仪器耐压：20MPa，工作温度：-20℃～+75℃

仪器外形尺寸：Φ50×1350mm

重 量：5Kg

DJ0265型测井绞车主要技术指标

测井深度：100m～150m

提升速度：0～1000m/h

配用电缆直径：Φ9mm

电 源：交流220V   50H z

电 流：

输电装置：JLH0710 四芯

JH1000井口滑轮主要技术指标

测量轮：1米/圈

光脉冲计数误差：±1‰

井架的外形尺寸：2000×320mm
