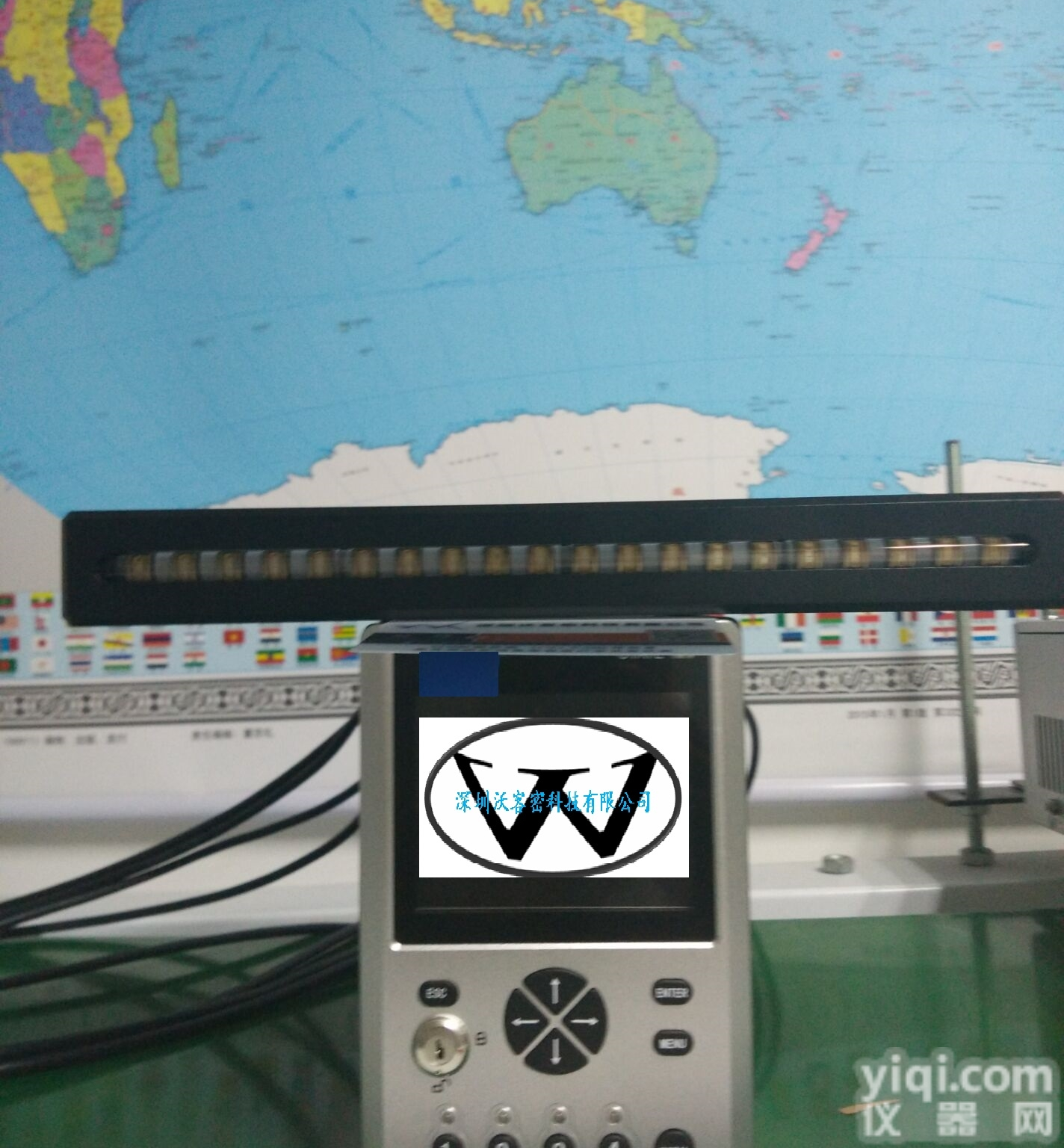

DSX150 UV LED线光源150mm长固化光源 线性固化机

UV胶水粘接灯参数:

控制器规格

	外形		L320*W130*H130mm		重量		2.7kg
	冷却		风冷		输入电源		100-240V AC 50-60 HZ
	材料		黑色、钣金		驱动发光头数量		一个
	RS232串口通信		可查询和调节强度，时间，模式		显示及操作方式		触摸屏， 可调节时间、强度
	LED 时间累积		主动记录累积使用时间		外置接线端子		可与单机片，PLC等设备连接进行控制及工作状态回馈

发光头规格

	发光尺寸		150 * 8mm		功率			110W
	外形尺寸		L 192*W105*H30 mm		推荐高度			1-20 mm
	冷却		风冷		波长			365 / 385 / 395 / 405
	材料 / 重量		钣金、蓝色烤漆 / 0.25kg		发光功率（mW/cm2）		365nm
			预测使用寿命			20000 H

150mm固化灯应用领域

UV LED线光源是UV LED光源的一种，线光源是只发光的模式。是通过专门设计的光学镜头组输出一条狭长的紫外光带，满足封边，印刷等领域的生产需要。线光源有超长的寿命、冷光源、无热辐射、寿命不受开闭次数影响、能量高、照射均匀提高生产效率，不含有毒物物质比传统的光源更安全、更环保。



UV LED线光源用途及使用范围：

微电子、液晶、PCB、光通信、光学等线形光固化；

家具UV漆固化；

印刷防伪检测；

工艺品喷涂固化；

TFT-LCD液晶面板灌晶口封装。

电容屏侧边固化、封边固化

液晶水胶贴合侧固化

屏翻新水胶贴合侧固化

LED、LCD、 OLED屏的封边固化

线性固化，缝隙固化，缝隙粘接

UV
LED线光源在智能应用

1、 屏幕与边框粘接

2、 壳体的粘合

3、 侧按键粘接固定

4、 摄像头窗口定位

5、 LOGO的粘贴

6、 智能机中有音腔盒的盖子

7、 智能FPC天线与机壳之间

8、 摄像模组上在HOLDER和FPC之间（FPC弯折区域）

9、 扁平式马达连线固定.

10、主板固定

微电子行业-UV光固化应用  

1、元件装配（相机镜头、听筒、话筒,外壳,液晶模组,触摸屏涂层等）  

2、硬盘磁头装配（金线固定,轴承,线圈, 芯片粘接等）  

3、DVD/数码相机（透镜,镜头粘接，电路板加固）

4、马达及元件装配 （导线,线圈固定，线圈末端固定,PTC/NTC元件粘接,保护变压器磁芯）  

5、半导体芯片（防潮湿保护涂层,晶元掩膜,晶元污染检验,紫外胶带的曝光,晶 元抛光检查）  

6、传感器生产（气体传感器，光电传感器，光纤传感器，光电编码器等）

7 、激光器的UV封装固化应用

PCB行业UVLED光固化应用

1、元件（电容,电感,各种插件,螺丝,芯片等）固定

2、防潮灌封和核心电路、芯片保护,抗氧化涂层保护

3、电路板保型（角）涂层

4、地线,飞线,线圈固定

5、波峰焊通孔掩膜

YL器械UVLED光固化应用

UV胶水粘接使YL器械的经济自动化装配更容易。现在, 先进的LED UV光源系统,能几秒钟固化没有溶剂的紫外胶水,以及点胶系统,使YL器械装配过程形成一致和重复性的粘接的一种有效和经济性的方法。 UV光源的优化和控制对制造可靠的YL器械非常重要。使用紫外固化胶水提供有很多优势, 比如更低的能量需要,节省固化时间和位置, 提升生产率,更容易自动化。 UV胶水一般用来粘接和密封YL器械,这些YL器械需要非常高的质量和很好的可靠性。UV胶水固化典型应用在YL器械装配,比如需要粘接 1) 不同的材料(或是机械特性不相同) 2) 材料不足够厚,不能使用焊接方法 3）预先生产子件。。

1、麻醉面罩 2、注射器 3、导液管 4、静脉输液管 5、血管植入配件 6．内窥镜 7、动脉定位 8、管状排水装置 9、气管管道 10、 血液氧合器 11、助听器 12、探测,监控,以及图像器械 13、生物芯片 14、粘接PVC,，热塑料(聚碳酸脂据和ABS)

光学行业-ST-UVLED光固化应用  

1． 光学元件装配 （透镜组,棱镜,光学引擎装配）   

2．图像仪器装配（显微镜,内窥镜,红外仪,夜视仪,探头等）

光通信行业UVLED光固化应用  

1．无源器件（波分复用器WDM,阵列光栅波导AWG,光分路器SPLITTER,光隔离器ISOLATOR,光耦合器COUPLOR等）,各种玻璃封装结构粘接或是灌封,微小元件的固定等。  

2．有源器件（同轴器件TOSA/ROSA/BOSA,VCSEL，激光准直器等）特别是FTTX低成本小型化塑料封装结构  

3．光纤光缆（外涂层,标记,粘接，光纤陀螺仪）

科研及院所-ST-UVLED光固化应用

1、高分子化学(纳米涂料,光固化树脂,光敏剂,单体,UV油墨等)

2、YL高分子材料(医用塑料,导管),微生物

3、光化学 (光催化,光激发,光合作用等)

4、半导体 (光加速蚀刻,切割,uv胶带等)

其他应用  

1、紫外线分析仪，生物遗传工程，分子遗传学，医学卫生，生物制品，药物研究，卫生防疫，染料化工，石油化工，纺织行业，GAZF部门，文物考古部门，凡需要进行荧光分析检定的部门都可使用。  

2、生化 , 微生物, 基因, 遗传, 医学 , 催化，每个通道采用不同波长的紫外线LED， 从240nm至 410nm，每5nm一个台阶，进行细化分析   

3、紫外光ZL仪， YL应用，例如：牙科固化，白癜风ZL，伤口复合促进等。 

4、标准光源，由于LED发光光谱比较单一，能量一致，可以作为有效的标准光源  

5、刑侦光源，配合大功率LED，可以发出从365nm到780nm的一致强度的各色光，从紫外，紫色，蓝，绿，青，黄，橙，红，直到红外各个波段，可以提供12个波段的光，并包括一个白光。  

FPC表面保护胶固化   UV LED线光源特点：

1：冷光源，无热辐射，特别适合液晶封边，薄膜印刷要求升温面积小的场合使用。

2：瞬间点亮，即刻达到功率紫外输出，照射强度可达8000-9000mW/ cm2.

3：外形小巧-使得设备能轻而易举的整合到全自动生产线和设备中。

4：不使用有毒物质贡，也不会产生臭氧，是代替传统光源的一种更安全、更环保的选择。

关键词   UVLED线光源  线性固化UV光源  缝隙固化灯 小面积固化灯  150mm固化灯  UV胶水粘接灯
