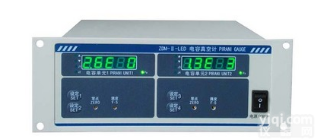

XF804-V2 双路电容薄膜真空计

*LED绿屏数字显示。

*测量精度高

*强耐腐蚀性

*测量值不受气体成份影响

*高耐过压冲击

*快速的反应速度

*光电隔离，数字滤波，增强抗干扰能力。

*PVC彩色面板，外型美观大方。

*点控或区域继电控制输出，同时设定点具有掉电保护记忆功能。

◆双路电容薄膜真空计技术参数

*量程:对20kpa规为：20kpa～20pa

   对10kpa规为：10kpa～10pa

   对5kpa规为：5kpa～5pa

   对1kpa规为：1kpa～1pa

*双路电容薄膜真空计电容规型号：ZJ-1C-XX

*测量路数：2路

*测量精度：±0.5%满度(FS)±1个字

*控制路数：4路可扩展至8路

*控制范围：相应测量范围内

*控制方式：继电器触点输出，负载能力AC220V/3A(或DC28V/3A)无感负载

*电源：90-260V/50Hz或220V±10%50Hz

*功耗：15W

*重量：4Kg/3Kg/0.5Kg（视机箱尺寸而定）

*机箱尺寸：240×88×280或480×88×280或96×96×120

265×119×280或480×119×280（宽×高×深）

◆选配扩展功能及选件：

*选配功能:0～5/10V/10mV，0/4～10/20mA等真空度摸拟量输出

*选配功能:打印机接口

*选配功能:RS232、RS485等单向或双向接口输出

*选配功能:打印机接口

*规管接口选件：DN16/25/35CF;DN10/16/25/40KF;NPT;VCR;G管螺纹等不同接口

*线长选件:3米/5米/10米/15米/20米/25米/30米......长至100米

◆概述：

基于一些特定的粗、低真空设备内被测气氛复杂，一般均非单一气体(如空气或氮气等)成份﹙如含有占比较多的氢气、碳氢化合物、惰性气体等特殊气体﹚，但常用的相对真空计如热导式热偶计、电阻计（皮拉尼真空计）由于测量值与气体成份有关，因此此类真空计均不能满足这种复杂气氛测量与控制的需要，亦即应选用测量值与气体成份无关的真空计。

该电容薄膜真空计采用电容陶瓷薄膜式变送器(属压力传感器)，其测量值与气体成份无关。

电容薄膜式绝压(真空)变送器为力敏型传感器，其受力形变的膜片目前采用两种：一种是金属合金膜片；另一种是陶瓷膜片。由于陶瓷膜片具有高的稳定性，极小的零点漂移，的抗腐蚀性，较高的抗过压冲击等特性而广泛采用。

为适应真空设备自动化技术，并集成了强大的继电器触点控制、串行通讯、真空模拟量等扩展功能。特别适用于真空应用设备的粗、低真空测量与控制。

该电容真空计实现两路独立测量，可一个窗口显示，手动切换显示(96×96机箱)；或双窗口分别独立显示。
