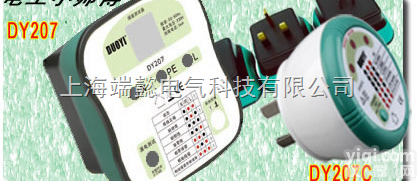

DP-DY207A 插座极性回路检测器/ 插座测试王

产品信息

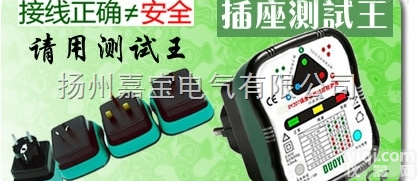

插座极性回路检测器/ 插座测试王  型号：DP-DY207A





产品特点：
■ 具备清晰的LED提示插座配线情况（极性检测）
■ 回路检测（接线的松紧情况）
■ 漏电开关检测
■ 蜂鸣报警设置





检测步骤：
1、插座的极性检测



检查步骤
检查结果显示
蜂鸣
故障原因
行动
一步

判断插座接线
● ● ● 正常
长鸣
正常
进行第二步检测
● ● ● E线断路
“滴”不间断报警没有E线找电工检查电路接线
插座内E线没有接好调整接线
线路内部有熔断或有故障找电工检查电路接线
○ ○ ○ L线断路 插座L线没接好或无电源调整接线，重新检测
线路内部有熔断或有故障找电工检查电路接线
● ● ● N线断路“滴”不间断报警插座内N线接线没接好调整接线，重新检测
● ● ● L与N接反插座内接线不正确调整接线，重新检测
● ● ● L与E接反插座内接线不正确调整接线，重新检测
● ● ● L与E接反插座内接线不正确且没有E线找电工检查电路接线，调整接线，重新检测
注：当一步检测极性正确会自动进入第二步回路检测



2、插座的回路检测（接线的松紧）



检查步骤
检查结果显示
线路阻值
蜂鸣
故障原因
行动
第二步
 LED灯亮时
<1.80Ω
长鸣
正常
进行第三步检测
 LED灯亮时
1.80<92Ω
“滴”不间断报警接线位置有松动请拧紧接线
 LED灯亮时
>93Ω
接线位置有松动非常严重请拧紧接线



3、漏电保护器的检测



检查步骤
检查结果显示
故障原因
第三步
检测漏电保护器
正常动作

不能动作
地线不符合要求
漏电保护器有故障
插座内N线与E线接反



功能及技术指标





功能
技术指标
精度
额定交流电压
AC 230V
±10%
回路检测（接线的松紧情况）
√

频率范围
50-60Hz

整机功耗
约3mA

接触电压限值
＜AC 50V，（对地）

过电压保护
AC/DC 300V

温度范围
0℃～40℃

湿度
＜80%

漏电保护检测
30mA

保护性接地错误探测
√

反应限值
＜AC 50V （对地）

标准包装尺寸
72×78×80mm

产品重量
约40克




信息声明：本产品供应信息由仪器网为您整合，供应商为（北京亚欧德鹏科技发展有限公司），内容包括 （DP-DY207A 插座极性回路检测器/ 插座测试王）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （DP-DY207A 插座极性回路检测器/ 插座测试王）的信息，请直接联系供应商，给供应商留言！
