LLD-5000型 LLD-5000型高灵敏度SF6定量检漏仪

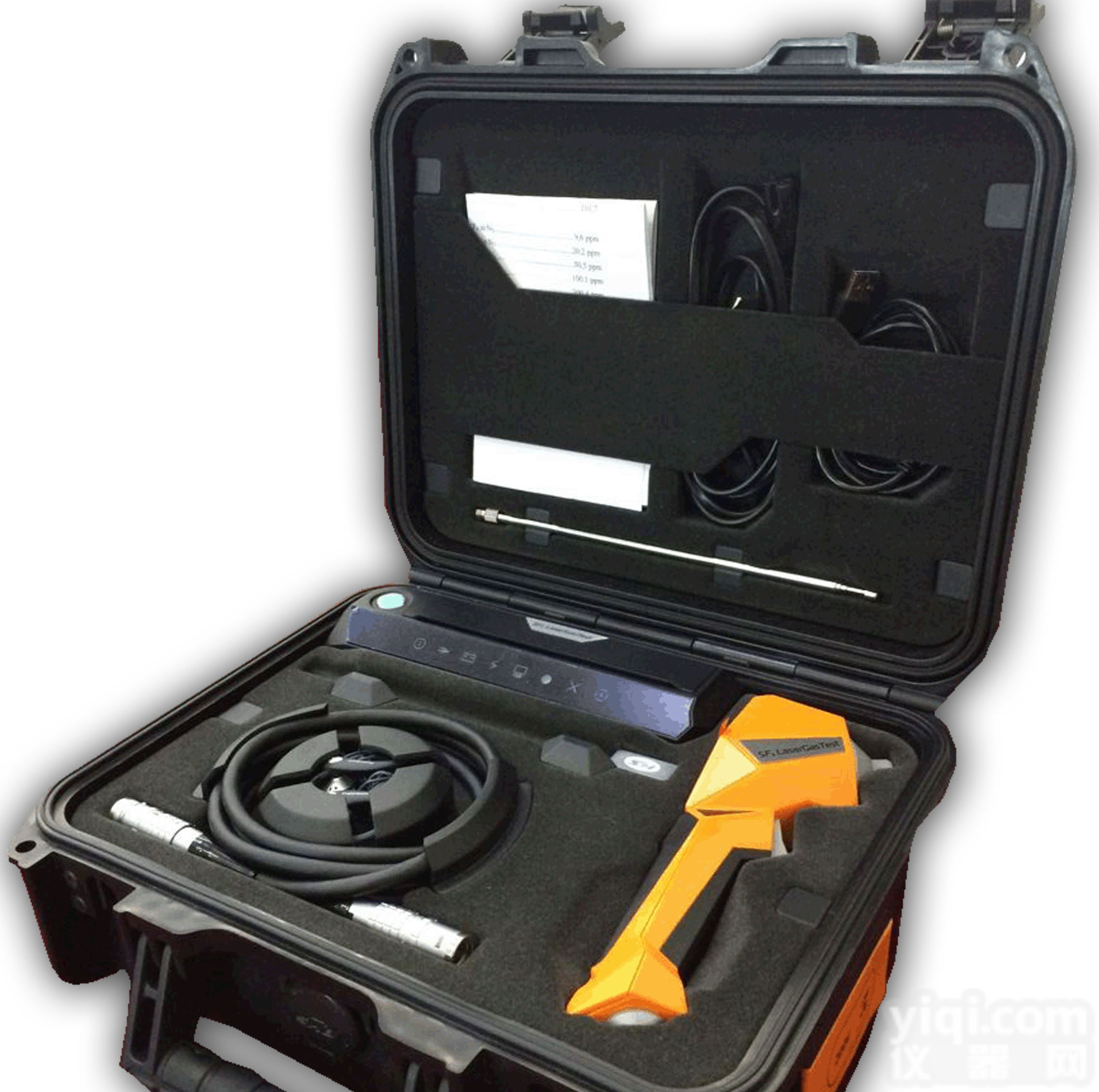

LLD-5000型高灵敏度快速响应的SF6定量检漏仪

——采用激光光声光谱检测技术

产品介绍：

采用激光光声光谱检测技术（）的LLD-5000 SF6定量检漏仪使SF6的检测水平达到了历史的新高度，检测灵敏度达到0.01ppm(0.02克/年)，动态范围0.01ppm-5000ppm。

便携式设计，电池供电，使仪器适合诊断气体绝缘设备的SF6泄漏水平和发展速度。仪器可用在室内、室外、电缆沟等多种环境。内置的蓄电池保证仪器可进行10小时不间断的工作。高灵敏度的仪器可保证精确定位泄漏位置。高速气流和光声探测器短的响应时间保证在探测到高浓度气流后仪器在1-2秒内既可恢复。

红外激光源和特殊光声传感器技术保证了SF6的高灵敏度探测因此降低误报警的次数。SF6气体主要吸收波长在10.55微米左右的红外线辐射。仪器使用红外激光源以及这个波长的光学带通波滤器，这使得这个设备专门适用于SF6，避免了其它物质在泄露探测中可能的干涉。

    仪器操作十分简单，不需要任何专业培训。仪器不需要任何消耗品，在质保期内也不需要定期校准。仪器有内存来保存测量的数据，USB接口用于和电脑通讯。

技术参数：

SF6检测灵敏度：0.01ppm (0.02克/年）

SF6检测范围：0.01ppm-5000ppm

探测器类型：光声探测器

气体流动速度：0.6升/分钟

主机响应时间：小于2秒

启动时间：30秒

泄漏指示：OLED显示，声音报警

显示单位:ppm或μg/l

功耗：15W

持续供电时间：10小时

仪器尺寸：335×280×135 mm

仪器重量：5公斤

手持显示单元尺寸：195×70×57 mm

伸缩探头长度：220-980mm

连接电缆长度：320mm

防护等级：IP65

订购指南：   LLD-5000-1  标定范围：0.01PPM-200PPM

LLD-5000-2  标定范围：0.01PPM-5000PPM



激光光声光谱检测技术— SF6检漏技术的重大突破

激光光声光谱技术作为一种高灵敏度的微量气体检测技术历史已经超过30年，几乎同红外气体检测技术一样长。这两种检测技术的共同点都是利用气体分子吸收红外线的特性，二者的区别在于光源。红外检测技术是利用红外线做光源，是广谱的光源，即使经过滤光片依然是广谱的光源，所以红外气体传感器的选择性差灵敏度低。激光光声光谱技术采用激光器做光源，是单一频率的光源，光源的频率可以和气体分子的吸收频率一致，所以激光光声光谱技术的特点是选择性好灵敏度高。

激光光声光谱气体检测技术原理

光声气体检测技术是基于不同气体在红外波段有不同的特征吸收光谱，比如CO是2.32μm和4.26μm，CO₂是4.65μm和14.99μm，而SF₆的红外特征光谱在10.5μm附近。

光声气体检测原理是利用气体吸收一强度随时间变化的光束而被加热时所引起的一系列声效应。当某个气体分子吸收一频率为ν的光子后，从基态E₀跃迁到激发态E₁，则两能量级的能量差为E₁-E₀=hv。受激气体分子与气体中任何一分子相碰撞，经过无辐射驰豫过程而转变为相撞的两个分子的平均动能（既加热），通过这种方式释放能量从尔返回基态。气体通过这种无辐射的驰豫过程把吸收的光能部分地或全部的转换成热能而被加热。如果入射光强度调制的频率小于该驰豫过程的驰豫频率，则这光强的调制就会在气体中产生相应的温度调制。根据气体定律,封闭在光声腔内的气体温度就会产生与光强调制频率相同的周期性起伏。也就是说,强度时变的光束在气体试样内激发出相应的声波,用传声器便可直接检测该信号。

气体光声检测系统通常由激光器(或普通单色光源)、调制器(使光束作强度调制,例如机械切光器、电光调制器等)、充有被测吸收气体和装有检测传声器的光声腔以及信号采集处理系统组成。利用光声原理实现的气体检测技术是基于气体的特征红外吸收,间接测量气体吸收的能量，因此测量灵敏度高，检测极限低，切不存在传感器老化的问题。

1971年Kreuzer从理论上分析利用染料激光器和高灵敏度穿声器的光声技术的检测极限达到10^-12数量级，比传统的红外光谱仪灵敏度高10⁴倍。
