DIN 1X1 ISO L-A4- P3-O8 大电流输出型隔离放大器

    SunYuan　ISO系列大电流输出系列隔离变送器是由一组高精度隔离放大器电路和一组功率放大电路组成。主要用在对电流信号或电压信号驱动能力要求比较高的场合，也可以用来驱动电磁阀、电磁开关或大功率负载等。产品采用标准DIN导轨安装，成本低，使用方便，可靠性高，在工控、自动化设备、楼宇自控等领域得到了广泛应用。

产品特点：

●　精度、线性度误差等级： 0.1、0.2、0.5级

●　4-20mA/0-5V/0-10V等标准信号输入

●　0-100mA/0-500mA/0-1A等电流信号输出

●　0-1V(max 1A)/0-5V(max 500mA) 等电压信号输出

●　信号输入/信号输出 3000VDC隔离

●　辅助电源：12V、15V或24V直流单电源供电

●　辅助电源与输出信号不隔离

●　标准DIN导轨安装，工业级温度范围: - 45 -- + 85 ℃

典型应用：

●　工业现场信号隔离与放大

●　电流信号放大或电压信号驱动能力加强

●　电磁阀驱动器，电磁开关控制器

●　驱动线圈或大功率负载

●　地线干扰YZ

产品选型举例：

例1：输入输出是否隔离：不隔离；信号类型：开关量； 输入信号：0-5V； 输出信号：0-5V， max500mA； 辅助电源：24V。

产品型号： DIN 1X1 S-U1-P1-O4



例2：输入输出是否隔离：隔离；　信号类型：线性；　输入信号：4-20mA； 输出信号：0-1A，max 2Ω；　辅助电源：5V。　　　　　　　　　　　　　　　　　　　　

产品型号： DIN 1X1 ISO L-A4- P3-O8

        工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的ISO系列隔离放大器变送器产品，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载：工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案

       隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案：IC封装的隔离放大器变送器外接保护电路资料下载

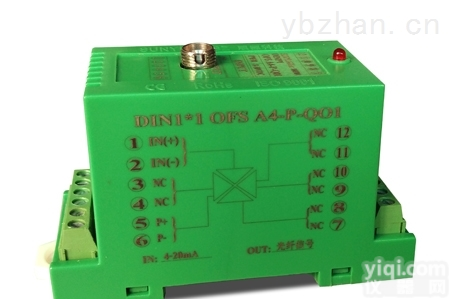

产品外形及安装方式参考
