HXTL 系列产品由于采用铝合金外壳，坚固、耐用、使用寿命更长，耐高温、辐射，而且有输电线路屏蔽功能。
HXTL 、 HXTS 的导管内装配坚凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动。同时通过集电器上配置的多电刷在导轨上的滑动接触，将导轨上电源可靠地输给移动受电设施。产品主要技术指标和使用参数
工作电压
|
交流 660V 直流 1000V
|
Z大速度
|
200m/min
|
运动误差
|
水平方向 ±40mm
|
垂直方向 ±40mm
|
集电器
|
电阻系数： 0.1-0.35
|
磨损系数： 0.2
|
接触压降： 0.15-0.3V
|
200KV磨损量：0.7mm
|
外壳耐热： +115°C
|
牵引力： 75N
|
安全指标
HXTS
|
类别
|
指标值
|
绝缘电阻
|
>10M Ω
|
绝缘介电强度
|
2500V/50Hz 1min 无闪烁
|
相比起痕指数
|
CIT/600V
|
可燃性试验
|
自熄
|
环境试验
|
高低温 -20°C—+55°C
相对湿、温度： 95%+40°C
|
电动稳定性
|
50 倍 I ， 0.7S
|
热动稳定性
|
20 倍 I ， 1S
|
冲击耐压
|
电气间隙小于 5.5mm 时
600V ， 0.25S
|
耐化学腐蚀
|
耐酸、碳、盐腐蚀
|
外壳防护等级
|
IP13 ， IP23 ， IP54
|
|
HXTL
|
类别
|
指标值
|
绝缘电阻
|
>10M Ω
|
绝缘介电强度
|
2500V/50Hz 1min 无闪烁
|
相比起痕指数
|
CIT/600V
|
绝缘槽板击穿电压
|
>25KV/mm
|
抗热和着火
|
本生灯法阻燃性良好
|
外壳防护等级
|
IP13 ， IP23 ， IP54
|
防触电等级
|
1 级
|
外壳防腐处理
|
防氧化
|
|
使用环境
1、环境温度： -15°C—+55°C Z高温度 ≤ 120 ° C Z低温度 ≥ -40 ° C
2、大气条件： +40°C时，相对湿度<90%
3、污染等级： IP13，IP23 为3级；IP54 为4级
4、振动与冲击： 无剧烈振动或异物撞击，跌落
产品的选用原则
HXTS、HXTL系列导轨选用可通过查表法、功率法、电流法三种方法选择。
（一）查表法： 按现场负载配置总功率、负载持续率、使用环境、起重机型号、吨位、类别确定导管规格。
（二）功率估算法：
1、计算负载总功率 n个负载同时启动： ∑ P = P 1 +P 2 +……+P n
n个负载中只有一个启动： ∑ P=P n
2、查表找出P n
3、P n > ∑ P
4、负载持续率和允许环境温度应折算一致。
环境温度
|
25°C 30°C 35°C 40°C 45°C 50°C 55°C 60°C
|
K 温
|
1.32 1.22 1.12 1 0.866 0.707 0.661 0.632
|
持续率 Jc%
|
100 60 40 25 15 10
|
V 接
|
1 1.26 1.5 1.88 2.48 3
|
（三）电流估算法
1、工作电流估算： 不同负载由不同持续率确定，折算工作温度 +40°C
IF = IF 1 +IF 2 + …… IF n
IF 1 ：Z大功率电机折算c = 工作电流
IF 2 ：其余可能同时动作电机折算 Jc = 工作时电流
2、对于大容量、多电机起重机，可用经验公式： IF = K 1 （P 1 +P 2 +P 3 ）+K2∑P+A
P 1 、P 2 、P 3 三个Z大功率的功率和 （Jc=25%）。
∑P： 所有电机总功率 （Jc=25%）。
A： 其它负载电流
K 1 、K 2 ： 转换系数
电源 类别
|
轻级 M4
|
中级 M5
|
重级 M6
|
特重级 M7
|
交流 380V
|
K 1
|
0.6
|
0.6
|
0.9
|
0.9
|
K 2
|
0.2
|
0.3
|
0.4
|
0.6
|
直流 220V
|
K 1
|
1.2
|
1.1
|
1.8
|
1.8
|
K 2
|
0.4
|
0.6
|
0.8
|
1.2
|
3、查表选用导轨电流规格IN
4、满足IN>IF（IN是 +40 ° C 时连续载流量 ）
（四）电压校核
选用HXTS、HXTL系列导轨，长度在100米以内可不进行电压校核验算。大于100米时，必须电压校核。
1、电压降 △U指标：
要求：一般起重设施△U<7%，冶金起重机△U<%
其它用电设施根据产品要求确定△U。
2、校核方法：
三相交流负载： △U ≈ 173Imax.L.COS?
δ .S.Un
直流负载： △U ≈ 200Imax.L.COS?
δ .S.Un
其中：Imax=K 起 （ IF 1 +IF 2 +……IFn）
K 起 ：线绕电机 = 2 直流电机 = 2-2.5
L：计算长度（见供电方式）
δ ：导电率 铜：500MΩ/mm 2
S：导轨母线截面积 mm 2
Un：额定工作电压
COS?：功率因素
（五）供电方式
当电压降超过标准时，除选用大一级截面积导管外，可采用不同供电方式
备注： 1 、 HXTL 型号与 HXTS 型号相同。 2 、序号 1-5 为常用规格
热膨胀补偿方法的确定
1、室内安装，长度小于100米，一般不加热膨胀补偿段，仅在每节连接外留有5mm间隙。
2、室外安装或长度超过100米时，应加热膨胀补偿段。
产品的特点及用途
1、HXTS、HXTL系列产品的外壳防护等级为IP23，半封闭结构对操作维护人员接触导管外部无任何伤害。
2、输电铜排母线电流密度高、阻抗低、线路损失小。电刷具有良好的柔性和自润滑性，集电器移动灵活、定向性好，有效地控制了接触电弧和串弧现象。
3、多级输电母线集中于一个导管内，安装十分简便。其固定支架、连接、悬吊装置，均以标准件提供，装拆、调整、维修十分方便。
4、HXTS、HXTL系列由输电导管、集电器、正交器或同步器、导轨连接器、热膨胀补偿装置，悬吊装置组成，各种配件齐全，以满足不同场合的要求。
5、HXTS、HXTL系列产品适用于电动葫芦、电动桥式起重机、龙门式起重机，堆垛机、移动式电动工具等移动受电设施，工业产品的自动生产线、检测线、厂矿、车间的固定架设母线。
组件介绍

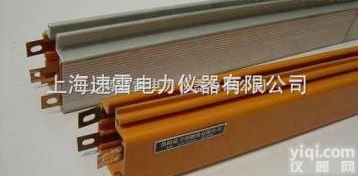

1、导轨
HXTS 导轨是在高强度的绝缘套内嵌以导电铜排。单位长度 4M 。可弯曲成弧形。
HXTL 导轨是在高强度铝合金导管内，嵌以带绝缘体扭电铜排作输电母线。单位长度 4M ，可弯曲成弧形 。
2 、连接夹（兼作中间供电器）
由工程塑料压塑成形，固定导管接头处，防止导管变形，保证接头不裸露。可以在该处引入电源至铜排，作中间供电器作用。
3 、吊架
由金属成形，用于悬吊导管。
4 、端帽（顶端供电器）
由工程塑料制成，保证导管顶端不裸露，可以兼作顶端供电器。
5 、集电器
导管内的集电器电刷与导管内铜排作滑动接触。将电源传送给同步移动的受电设施。四个滚动导向轮使集电器小车在导管内滑动灵活。
