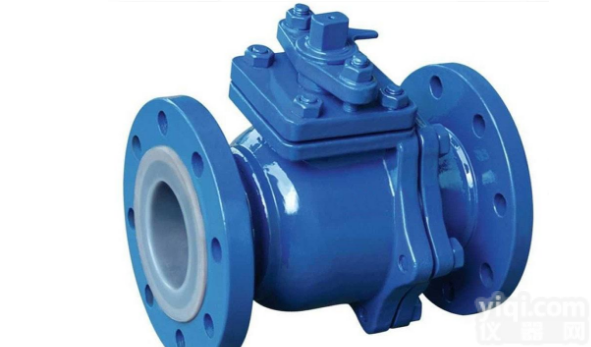

Q41F46 衬氟法兰球阀
- 型号：Q41F46
- 产地：湖北 武汉市
- 供应商：武汉阀天阀门有限公司
- 供应商报价： 888.00￥
- 标签：衬氟法兰球阀,衬氟法兰球阀价格,衬氟法兰球阀厂家
产品库
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 | ||||||||||
| Z | C | P | R | PL | RL | ||||||||||
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M | ||||||||
| 2 | 球体/阀杆 | WCB | CF8 | CF8M | CF3 | CF3M | |||||||||
| 3 | 衬里/阀座 | PCTEF(F3)、FEP（F46）、PFA（可溶性F4）、PP、PO | |||||||||||||
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M | |||||||||
| 5 | 填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||||||||||
| 6 | 支架 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | |||||||||||
| 7 | 螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||||||||||
| 8 | 紧固螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||||||||||
| 9 | 操作手柄 | WCB | WCB | WCB | |||||||||||
| 公称通径 | 标准值 | 参考值 | |||||||||||||||||||||||||
| DN | (mm) | NPS | (inch) | L | D | D1 | D2 | f | b | Z-φd | W | D0 | H | WT(Kg) | |||||||||||||
| PN1.0MPa | |||||||||||||||||||||||||||
| 15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 120 | 80 | 2.5 | ||||||||||||||||
| 20 | 3/4 | 140 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 140 | 90 | 3 | ||||||||||||||||
| 25 | 1 | 150 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 100 | 4.5 | ||||||||||||||||
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 160 | 110 | 5.7 | ||||||||||||||||
| 40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 120 | 7 | ||||||||||||||||
| 50 | 2 | 200 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 250 | 135 | 9.5 | ||||||||||||||||
| 65 | 21/2 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 300 | 145 | 15 | ||||||||||||||||
| 80 | 3 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 350 | 185 | 19 | ||||||||||||||||
| 100 | 4 | 280 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 400 | 195 | 33 | ||||||||||||||||
| 125 | 5 | 320 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 500 | 210 | 58 | ||||||||||||||||
| 150 | 6 | 360 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 200 | 450 | 93 | ||||||||||||||||
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 240 | 490 | 155 | ||||||||||||||||
| 250 | 10 | 533 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 240 | 550 | 210 | ||||||||||||||||
