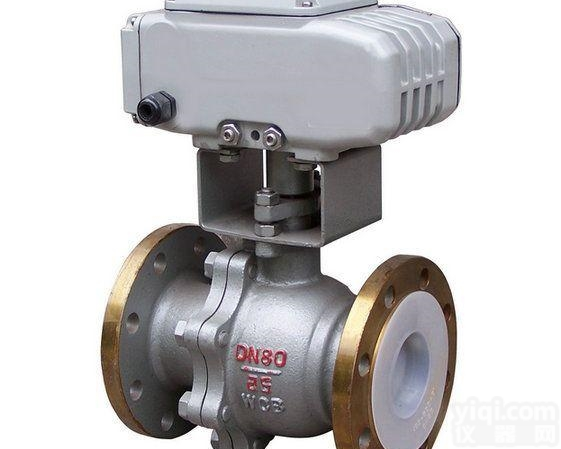

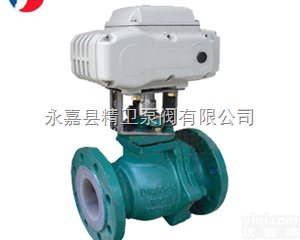

Q941F46 【精卫自控】优质Q941F46防爆电动衬氟球阀耐腐蚀瓯北厂家
- 型号：Q941F46
- 产地：浙江 温州市
- 供应商：永嘉县精卫自控阀门有限公司
- 供应商报价： 1800.00￥
- 标签：【精卫自控】优质Q941F46防爆电动衬氟球阀耐腐蚀瓯北厂家,【精卫自控】优质Q941F46防爆电动衬氟球阀耐腐蚀瓯北厂家价格,【精卫自控】优质Q941F46防爆电动衬氟球阀耐腐蚀瓯北厂家厂家
产品库
产品关键词：
Q941F46防爆电动衬氟球阀，防爆电动衬氟球阀，电动衬氟球阀，防爆电动耐腐蚀球阀，防爆电动耐酸碱球阀，防爆电动法兰球阀，防爆电动碳钢球阀，防爆电动衬氟球阀批发，防爆电动衬氟球阀厂家，防爆电动衬氟球阀温州瓯北，防爆电动衬氟球阀质量好
| 防护等级 | 防水型IP67，NAMUR4和6，（IP68可选） | |||
| 电源电压 | 110/220-230V AC/1Ph/50/60Hz±10%, | 380/400/440/V AC/3Ph/50/60Hz±10% | ||
| 控制电源 | 110/220-230V AC/1Ph/50/60Hz±10% | |||
| 工作制式（开关型） | S2: 10Min~30Min / S4: 20~50% | |||
| 工作制式（调节型） | S4：30~50%, 300~1200次小时 | |||
| 电机 | 全封闭鼠笼感应式电机 电机等级为F级 | |||
| 限位开关 | 开/关各2个（SPDT 250VAC/10A rating）（可加） | |||
| 力矩开关 | 开/关各1个（SPDT 250VAC/10A rating）（可加） | |||
| 热保护及设定温度 | 内置热保护开关 开150℃±5℃ ，关97℃±15℃ | |||
| 行程 | 90°±5°（0°~100°） | |||
| 位置指示 | 连续的位置机械指示 | |||
| 手操机构 | 自带 | |||
| 自锁功能 | 自带 | |||
| 机械限位 | 自带（外部可调） | |||
| 抗冷凝加热器 | 5W（100/220-230VA C） | |||
| 电缆接口 | 2个PF ¾寸 | |||
| 环境温度 | 基本型：-20℃~+70℃ 可选型：-40℃+100℃ | |||
| 环境湿度 | 基本型：Z小相对湿度10%，Z大相对湿度，无冷凝 | |||
| 抗震 | XYZ 10g.0.2～34Hz，30分钟 | |||
| 外壳 | 铝合金外壳经硬质阳极氧化和聚酯粉末涂层处理 |
| 型式 | 直通两分式铸造球阀 | ||
| 公称通径 | DN15～200mm | ||
| 公称压力 | PN1.0、1.6MPa (ANSI 150Lb) | ||
| 连接形式 | 法兰连接 JB/T79-94(ANSI16.5) | ||
| 材料 | ZG230-450衬F46、ZG1Cr18Ni9Ti衬F46 | ||
| 上阀盖 | 与阀体一起铸造 | ||
| 填料 | 聚四氟乙烯 | ||
| 介质温度 | -20～+180℃ | ||
| 流量特性 | 快开特性 | ||
| 阀芯转角 | 90° |
| 公称通径 | 标准值 | 参考值 | |||||||||||||||||||
| DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-￠d | L1 | H | |||||||||||
| PN1.6(MPa) | |||||||||||||||||||||
| 15 | 1/2 | 140/130 | 95 | 65 | 45 | 2 | 14 | 4-￠14 | 231 | 350 | |||||||||||
| 20 | 3/4 | 140/130 | 105 | 75 | 55 | 2 | 16 | 4-￠14 | 231 | 370 | |||||||||||
| 25 | 1 | 150/1340 | 115 | 85 | 65 | 2 | 16 | 4-￠14 | 231 | 375 | |||||||||||
| 32 | 11/4 | 165 | 135 | 100 | 78 | 2 | 18 | 4-￠18 | 231 | 385 | |||||||||||
| 40 | 11/2 | 180/165 | 145 | 110 | 85 | 3 | 18 | 4-￠18 | 231 | 390 | |||||||||||
| 50 | 2 | 200/203 | 160 | 125 | 100 | 3 | 20 | 4-￠18 | 231 | 435 | |||||||||||
| 65 | 21/2 | 220/222 | 180 | 145 | 120 | 3 | 20 | 4-￠18 | 261 | 460 | |||||||||||
| 80 | 3 | 250/241 | 195 | 160 | 135 | 3 | 22 | 4-￠18 | 261 | 465 | |||||||||||
| 100 | 4 | 280/305 | 215 | 180 | 155 | 3 | 24 | 8-￠18 | 285 | 612 | |||||||||||
| 125 | 5 | 320/356 | 245 | 210 | 185 | 3 | 26 | 8-￠18 | 285 | 625 | |||||||||||
| 150 | 6 | 360/394 | 280 | 240 | 210 | 3 | 28 | 8-￠23 | 325 | 700 | |||||||||||
| 200 | 8 | 457 | 335 | 295 | 265 | 3 | 30 | 8-￠23 | 325 | 740 | |||||||||||
