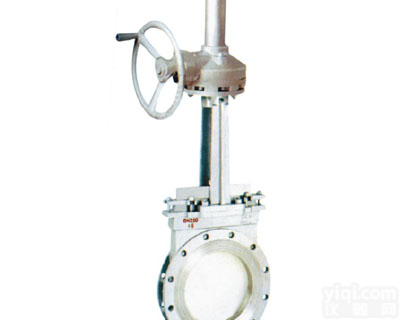

PZ573 伞齿轮传动刀型闸阀

PZ573伞齿轮传动刀型闸阀详细说明：



伞齿轮刀型闸阀超短结构长度，节省材料，可使管路系统整体重量大大减轻。占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性。其ZG内比较领先的应当是明科阀门有限公司，具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点。其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。


PZ573伞齿轮传动刀型闸阀主要外形及连接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6 MPa	50	48	90	110	300	4-M12	1.0MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M36

公称压力（MPa)	壳体试验（MPa)	密封试验（MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤425℃	纸浆、污水、煤浆、灰、渣水混和物

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

伞齿轮传动刀型闸阀设计标准：

法兰标准 GB/T 9113.1-2000 JB/T 79.1-1994 HG 20592-2009 ASME B 16.5 EN 10920-1:2001  强度及密封试验标准 JB/T 9092 -1999 硬度密封等级 MSS SP 81-2001 40ml/inch 压力-温度额定值 GB/T 12224 -2007   ASME B16.34 -2003 ISO 7005-1 结构长度标准 MSS SP 81-2001   GB/T 12221-2005 J16 伞齿轮传动刀型闸阀结构图;
