GS-QX GS-QX放电球隙

是否提供加工定制	是	类型	数字式电压测量仪表
品Pai	桂森	型号	GS-QX
测量范围	50-250（V）	输入电压	380（V）
输出电压	380（V）	环境温度	0-40（℃）
电压测量误差	0.1

品Pai型号测量范围尺寸测量精度电源电压

桂森	GS-QX
50-250	见说明（mm）
0.01	380（V）

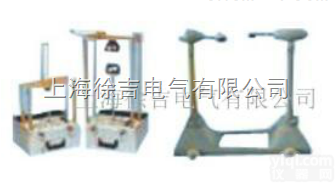

放电球隙测压器放电球隙测压器，是一对直径相同的球型电极，当其与高压试验变压器、控制台、调压器、水电阻等组成成套测试设备后，可在工频高压试验时用于高压测量及保护被试物品之用。一、结构：QX-50-250型放电球隙测压器(水平式)其结构由活动动底座、绝缘支管、铜球、调节轴(标尺)、微调轮、水电阻等主要部件组成。二、球隙器的应用：在作试验时将球隙器和试品并联，球隙器本身串有每伏1欧的保护电阻，先将球隙调整在60%试验电压(球隙的放电距离可以从下面球间隙放电电压表，表1、表2中查得)，此时试品应同时接上。测定当球隙放电时试验变压器和低压侧电压表读数(取3~4次平均值)然后按同样方式测定70%和80%试验电压时电压表读数，以此三点线值作一曲线(大多为一直线)，再延长此曲线(大多按正比例推算)至所需的试验电压高10~15%位置上，作为耐压验过程可能发生过电压的放电保护。使用球隙时，应以试验时的气温和气压下修正系数来修正，可按下列公式计算：V’2=SV2S=0.3869/(273-t)其中：S—相对空气密度P—气压(毫米汞柱)t—气温(℃)V2—试验状态下的电压V’2—标准状态下的电压(P=78毫米汞柱、t=20℃)也即为放电曲线中所求得电压三、注意事项：高电压绝缘试验的安全规则，必须按照国家1995-10-01实施GB311.6-83《高电压试验技术》第二部分“试验程序”和水电部《电气设备预性验规程》为准。
