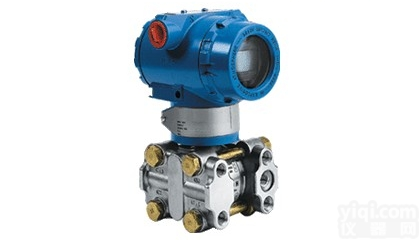

3051DP 差压变送器

产品信息
用途

    HR-3051DP差压变送器主要用于测量液体、气体或蒸汽的差压、压力、液位和密度，然后将其转换成4～20mA.DC信号输出。





通用技术性能和参数

输出信号：4～20MA.DC二线制（模拟）

二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

供电电源：12～45V.DC(详见负载特性图)

负载特性：

量 程 比：10：1或100比1

电源影响：<0.005%输出量程/V

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的±0.1%，±0.2%

（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）

阻 尼：通常可在0.1至16秒之间任意设定。

启动时间：<2秒，不需预热

工作环境：环境温度 -29～93℃（模拟放大器）

-29～75℃（数字/智能放大器）

-29～65℃（带显示表头）

环境湿度 0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II CT6

静压影响：DP类零位误差：对于14MPa，±0.1%Z大量程限值或±0.25%Z大量程限值（量程代号为3)，在管道压力下通过调零给予校正。

HP类零位误差：±0.5%Z大量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%Z大量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：液晶数显 精度±0.2%

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。

重 量：3.9Kg（不包括附件）





HR-3051DP型差压变送器



代号 测量范围 （KPa）


3

4

5

6

7

8


0 - 1.3 ～ 7.5

0 - 6.2 ～ 37.4

0 - 31.1 ～ 186.8

0 - 117 ～ 689.5

0 - 345 ～ 2068

0 - 1170 ～ 6895



代号 输出形式


SF

S

E


4～20mA.DC 数字放大器，兼有平方根输出,并带4位LCD数字显示

4～20mA.DC 智能放大器，可选择开方或线性，并采用HART协议通讯

4～20mA.DC 模拟放大器，线性输出



代号 容室和接头材质 排气/排液阀材质


2


316钢 316钢



代号 隔离膜片材质


2

3

4

5


316L钢

哈氏合金C

蒙耐尔合金

钽



代号 静压允许值 (MPa)


B

C

D


5

10

14



代号 灌充液种类


无

F


低粘度硅油

氟油(惰性液，用于制氧系统)



代号 选用件


M3

B1

B2

B3

D1

D2

不注

C1

C2

C3

d


数显指示表（4位LCD数字显示）

管装弯支架（安装管Φ60）

板装弯支架

管装平支架（安装管Φ60）

排气/排液阀装在容室侧面的上部

排气/排液阀装在容室侧面的下部

椭圆接头内螺纹NPT

NPT 外螺纹接头

M20×1.5丁字接头

NPT 外螺纹接头

隔爆型，防爆标志ExdⅡCT6
